Pièce mécanique - Mises en page

Cet exemple montre comment utiliser Rhino pour modéliser une pièce mécanique simple.

Vous apprendrez à créer une mise en page avec un cartouche pour imprimer

Open command iconOuvrir le modèle du didacticiel

4 Ouvrez le modèle du tutoriel BlocOutil.3dm puis cliquez sur Ouvrir.

Télécharger les modèles du tutoriel.

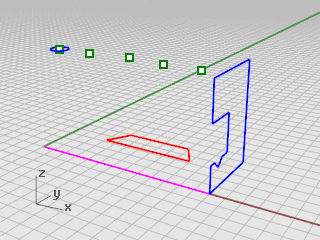

Illustration.

Fenêtre de mise en page

Utilisez une mise en page pour disposer les lignes 2D correctement avant l'impression.

Ajouter des onglets de fenêtres

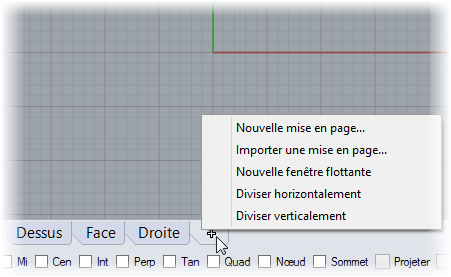

1. Dans les onglets des fenêtres, cliquez sur l'icône Ajouter un nouvel onglet ().
2. Dans le menu, cliquez sur Nouvelle mise en page.

Illustration.

3. Dans la fenêtre Nouvelle mise en page, sélectionnez :

Orientation = Paysage

Largeur = 11 pouces

Hauteur = 8.5 pouces

Nombre initial de vues détaillées = 1

Page 1 apparaîtra dans les onglets des fenêtres.

Illustration.

Insérer un cartouche

Dans cette section, vous ajouterez un cartouche et modifierez la taille de la vue détaillée pour qu'elle tienne.

Layer command iconDéfinir les calques

1. Dans le panneau Calques, choisissez Cartouche comme calque actuel.
2. Vérifiez que vous êtes dans un espace de mise en page.

Insert command iconInsérer le cartouche

1. Dans le menu Édition, cliquez sur Bloc > Insérer une occurrence de bloc.
2. Sélectionnez Ansi_A_TB dans la liste.
3. Sous Point d'insertion, cochez la case Invite et cliquez sur Accepter.
4. Sélectionnez la vue détaillée.
Note: Cliquez sur le bord de la vue détaillée pour la sélectionner. Vérifiez que la vue détaillée n'est pas active.

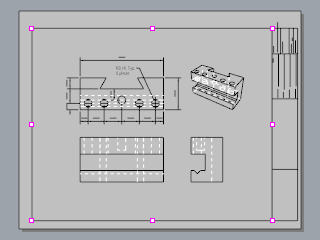

5. Dans le menu Édition, cliquez sur Points de contrôle > Activer les points de contrôle (F10).

Illustration.

6. Déplacez le point de contrôle du sommet inférieur gauche pour changer la taille de la vue détaillée afin qu'elle tienne dans le cartouche.
7. Appuyez sur Échap pour désactiver les points de contrôle.

Properties command iconVerrouiller la vue détaillée

1. Sélectionnez la vue détaillée.
2. Dans le menu Édition, cliquez sur Propriétés de l'objet (F3).
3. Dans le panneau Propriétés, à la section Vue détaillée, sous Échelle, définissez les options pouces sur la page et pouces dans le modèle sur 1.0.
4. Cochez la case Verrouillé.

Vous éviterez ainsi de déplacer ou de zoomer et les vues détaillées resteront correctement placées.

Layer command iconAjouter des largeurs d'impression

1. Dans la barre d'état, cliquez avec le bouton droit sur le champ Calque pour ouvrir le panneau des Calques.
2. Cliquez sur Défaut dans la colonne Largeur d'impression et définissez les valeurs suivantes :

Cote = .35

Cartouche = .5

Dessin2D > visible > lignes = .70

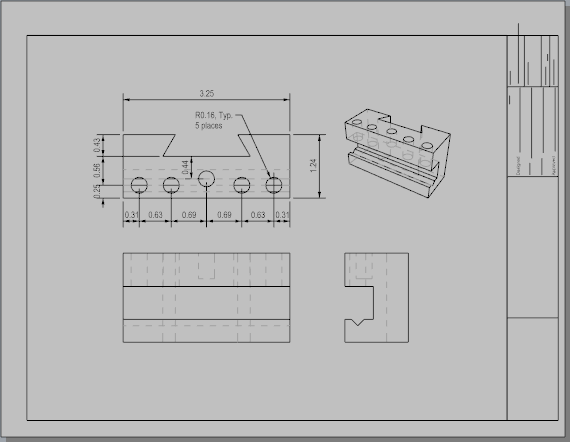

La vue détaillée affiche un aperçu des largeurs d'impression comme elles apparaîtront sur la page imprimée.

Illustration.
