4Vues

Définir un espace de travail avec quatre fenêtres.

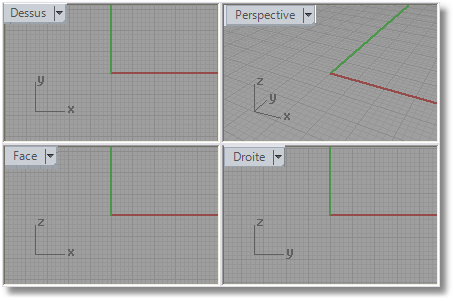

Dans les quatre fenêtres se trouvent trois vues parallèles du repère général, dessus, face et droite, ainsi qu'une vue en perspective.

Si de nouvelles fenêtres sont créées, les paramètres suivants sont copiés à partir de la fenêtre active : espacement du magnétisme, espacement de la grille, intervalle des lignes principales, grandeur de la grille, visibilité de la grille, visibilité des axes de la grille et visibilité de l'icône des axes du repère général.

La commande 4vues peut fonctionner de deux façons.

Lorsque les vues ne présentent pas la disposition par défaut :

Si la fenêtre de Rhino présente 4 vues portant les noms Dessus, Face, Droite et Perspective dont la taille ou la position n'est pas celle par défaut, les quatre vues sont redéfinies en utilisant la disposition par défaut. L'orientation et le plan de construction des vues existantes ne sont pas modifiés.

Lorsque les vues présentent la disposition par défaut :

Si la fenêtre de Rhino présente 4 vues portant les noms Dessus, Face, Droite et Perspective dont la taille et la position correspondent à la disposition par défaut, l'orientation et les plans de construction sont redéfinis en utilisant les paramètres du repère général.

En utilisant la commande deux fois de suite, la taille, la position, l'orientation et le plan de construction de toutes les fenêtres sont redéfinis avec la disposition par défaut.
