개체 선택

Rhino에서 하는 작업은 대부분 하나 이상의 개체를 선택해야 합니다. 개체에서 아무 곳이나 클릭하여 개체를 선택할 수 있습니다. 개체가 아닌 다른 공간을 클릭하면 해당 개체가 선택 해제됩니다. 이 방법으로는 한 번에 하나의 개체가 선택됩니다.

Shift 키추가 개체를 선택하려면

4 개체를 클릭하고 있는 동안 Shift 키를 누릅니다.

Command 키선택에서 개체를 제외시키려면

4 Command ⌘ 키를 누른 상태에서 개체를 다시 클릭합니다.

Esc 키선택을 취소하려면

4 개체가 아닌 곳을 클릭하거나 Esc 키를 누릅니다.

Open 명령 아이콘개체 선택 연습

1. 개체 선택.3dm 파일을 엽니다.

튜토리얼 모델 다운로드하기.

2. Perspective 뷰포트에서 구를 클릭하여 선택합니다.

그림.

3. Shift 키를 누른 상태로 원통을 선택합니다.

원통이 선택에 추가됩니다.

그림.

4. Command ⌘ 키를 누른 상태에서 구를 다시 클릭합니다.

구가 선택 집합에서 제외됩니다.

그림.

5. 개체가 아닌 곳을 클릭하거나 Esc 키를 누릅니다.

선택이 취소됩니다.

그림.

개체를 창 선택

다른 방법은 선택 또는 교차 선택을 사용하여 한 번에 여러 개의 개체를 선택하는 방법입니다.

화면에서 열린 공간을 클릭하고 마우스로 끌어 선택 창을 만듭니다. 창 선택을 하려면 화면에서 열린 공간을 클릭하고 오른쪽으로 끌어옵니다. 교차 선택을 하려면 화면에서 열린 공간을 클릭하고 왼쪽으로 끌어옵니다.

창 선택은 창 안에 완전히 포함된 모든 개체가 선택됩니다. 교차 선택은 창 안에 완전히 포함된 개체와 일부가 교차하는 개체가 모두 선택됩니다.

개체를 추가하려면 창 선택 또는 교차 선택할 때 Shift 키를 누른 상태를 유지합니다.

개체를 제외시키려면 창 선택 또는 교차 선택할 때 Command ⌘ 키를 누른 상태를 유지합니다.

창 선택과 교차 선택의 연습

1. Perspective 뷰포트에서 마우스로 클릭하고 끌어, 구를 둘러싼 창을 그립니다.

그림.

2. Perspective 뷰포트에서 Shift 키를 누르고 상자와 원통 주변을 마우스로 클릭하고 끌어 창을 만듭니다.

원통과 상자가 선택 집합에 포함됩니다.

그림.

3. Perspective 뷰포트에서 Command ⌘ 키를 누르고 마우스로 클릭하고 끌어, 상자와 원통에 마우스가 교차하도록(걸쳐지도록) 창을 만듭니다.

원통과 상자가 선택에서 제외됩니다.

그림.

기타 선택 방법

Rhino에는 개체를 선택하는 많은 명령과 방법이 있습니다. 이름, 레이어, 색, 유형별로 개체를 선택하거나, 경계를 만들어 선택하는 방법, 그룹 이름, 체적 형태 등을 지정하는 등 여러 가지 방법이 있습니다. 자세한 안내는 도움말의 선택 명령을 참조하세요.

개체 유형별 선택 연습

1. 상자에 SelAll을 입력합니다.

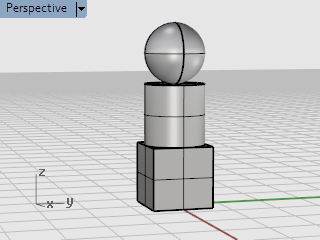

2. SelNone을 입력합니다.

개체가 모두 선택 해제됩니다.

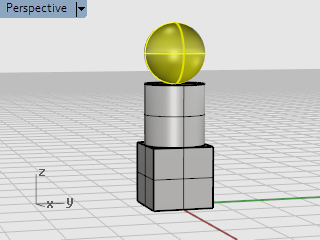

3. SelSrf을 입력합니다.

이 명령은 모든 서피스를 선택합니다. 이 경우, 서피스에는 구만 해당됩니다.

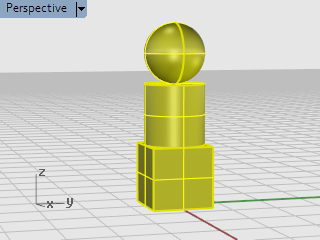

4. SelPolysurface을 입력합니다.

모든 폴리서피스가 선택 집합에 추가됩니다. 이 경우, 원통과 상자가 폴리서피스입니다.

5. Esc 키를 누릅니다.

이 방법으로도 선택이 모두 해제됩니다.

하위 개체 선택

명령에 사용하기 위해 개체에서 일부를 선택할 수 있습니다. 예를 들어, Loft 또는 ExtrudeCrv 작업에 입력 커브로 사용하기 위해 서피스 가장자리를 선택합니다. 하위 선택할 수 있는 부분에는 폴리서피슷 면, 서피스와 폴리서피스 가장자리 커브, 제어점, 메쉬 정점, 면, 경계, 가장자리, 그리고 그룹에 속한 개체가 해당됩니다. 도움말의 하위 개체 선택 항목을 참조하세요.

다른 명령에 사용하기 위해 개체의 일부를 선택하려면

4 Command ⌘ 키와 Shift 키를 동시에 누르고 누른 상태를 유지하며 개체 일부를 클릭합니다.

하위 개체 선택 연습

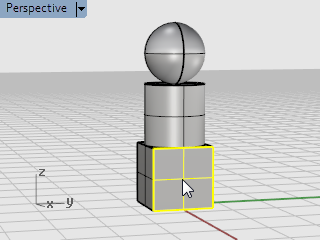

1. Perspective 뷰포트에서 Command ⌘ 키와 Shift 키를 누르고 상자의 면을 클릭합니다.

선택한 면이 강조 표시됩니다.

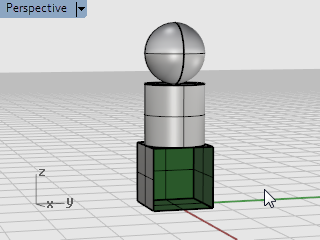

2. Delete 키를 누릅니다.

상자의 면이 상자 솔리드에서 분리되어 삭제됩니다.
