Capitolo 1: Pezzo meccanico - Blocchi

In questo esempio, si illustra come modellare un pezzo meccanico semplice con Rhino.

Verrà descritto come:

Creare degli oggetti estrusione.
Effettuare una differenza booleana tra varie forme.
Praticare dei fori.
Creare un disegno 2D a partire dalle forme 3D.
Quotare il disegno 2D e modificare il testo delle quote.

Icona del comando ApriAprire il modello del tutorial

1. Dal menu File di Rhino, cliccare su Apri.
2. Selezionare la cartella Modelli dei tutorial scaricata con la Guida all'uso.
3. Cliccare su Blocco utensile.3dm e quindi sul pulsante Apri.

Immagine.

Creazione delle forme solide

Per prima cosa, si creino due forme solide di base a partire dalle curve che si trovano nei livelli Profilo-01 e Profilo-02.

Icona del comando LivelliImpostare i livelli

4 Nel pannello Livelli, assicurarsi che Profilo-01 sia il livello corrente.

Icona del comando EstrudiCrvEstrudere la curva di profilo

1. Nel menu Solidi, cliccare su Estrudi curva planare > Lineare.
2. Attivare lo snap all'oggetto Fine.
3. Al prompt Selezionare le curve da estrudere, selezionare la curva di profilo blu e premere Invio.

Immagine.

4. Al prompt Distanza di estrusione, impostare le opzioni della linea di comando Solido e CancellaInput su .
5. Fare clic sulla fine della linea di costruzione magenta.

Immagine.

La forma estrusa costituisce un volume chiuso nello spazio e quindi è un solido.

Icona del comando NascondiNascondere il solido

4 Selezionare il solido e, dal menu Modifica, cliccare su Visibilità > Nascondi.

Icona del comando LivelliImpostare i livelli

4 Nel pannello Livelli, rendere corrente il livello Profilo-02.

Icona del comando EstrudiCrvEstrudere la curva di profilo

1. Selezionare la curva di profilo rossa.

Immagine.

2. Nel menu Solidi, cliccare su Estrudi curva planare > Lineare.
3. Al prompt Selezionare le curve da estrudere, impostare le opzioni della linea di comando Solido e CancellaInput sul .
4. Al prompt Distanza di estrusione, nella vista Frontale, trascinare l'estrusione oltre l'altezza della curva blu e fare clic.

Immagine.

Il solido appare sul livello corrente rosso Profilo-02.

Immagine.

Icona del comando MostraMostrare il solido

4 Dal menu Modifica, cliccare su Visibilità > Mostra.

Immagine.

Icona del comando DifferenzaBooleanaApplicare un'operazione booleana ai due solidi

1. Dal menu Solidi, cliccare su Differenza.
2. Al prompt Selezionare le superfici o polisuperfici da cui sottrarre, selezionare il solido blu e quindi premere Invio.
3. Al prompt Selezionare le superfici o polisuperfici con cui sottrarre, impostare l'opzione da linea di comando CancellaInput sul .
4. Selezionare il solido rosso e premere Invio.

Il risultato sarà un nuovo solido o una polisuperficie. Una polisuperficie è un gruppo di superfici che può essere chiuso o aperto. Un solido è un gruppo di superfici chiuso.

Immagine.

Immagine.

Creazione dei fori

Nel modello è già stato sistemato un cerchio di costruzione per creare il primo foro.

Icona del comando CreaForoPraticare i fori nel solido

1. Selezionare il cerchio come illustrato.

Immagine.

2. Nel menu Solidi, cliccare su Modifica solidi > Fori > Crea foro.
3. Al prompt Selezionare una superficie o polisuperficie, selezionare la polisuperficie blu.
4. Al prompt Punto di profondità, trascinare il foro attraverso la parte superiore dell'oggetto.

Immagine.

5. Specificare un punto nella vista Frontale.

Immagine.

Immagine.

Copiare i fori

Una volta creato un foro, gli altri si possono copiare.

Icona del comando SpostaForoCopiare i fori

Copiare gli altri tre fori allineati con quello precedente usando il comando corrispondente.

1. Nella barra degli strumenti Osnap, attivare lo snap all'oggetto Punto.
2. Nel menu Solidi, cliccare su Modifica solidi > Fori > Copia foro.

Nota: Copia foro è di fatto il comando SpostaForo con l'opzione di comando Copia impostata sul .

3. Al prompt Selezionare i fori in una superficie planare, selezionare il primo foro e premere Invio.

Immagine.

4. Al prompt Punto da cui copiare, selezionare l'oggetto punto al centro del primo cerchio.
5. Al prompt Punto in cui copiare (Copia=), selezionare il punto che rappresenta il centro del foro successivo.

Immagine.

6. Ripetere il procedimento per i due fori che si trovano sull'altro lato del pezzo.

Immagine.

Nota: Non usare il punto che si trova sul centro del pezzo.

Immagine.

Icona del comando ForoArrotondatoCreare il foro arrotondato

Il foro centrale è diverso in quanto non attraversa completamente la parte superiore del solido blu. Non c'è nessun cerchio di riferimento da cui partire.

1. Nel menu Solidi, cliccare su Modifica solidi > Fori > Foro arrotondato.
2. Al prompt Selezionare la superficie di destinazione, selezionare la superficie superiore del solido blu.
3. Al prompt Punto centrale, impostare le opzioni della linea di comando come di seguito:

Profondità=0.5

Diametro=0.312

AngoloPuntoDiForatura=180

Attraverso=No

Direzione=NormalePianoC

4. Fare clic sull'oggetto punto centrale del solido blu per ultimare la creazione del foro.

Immagine.

Icona del comando ProprietaVerificare il solido

La polisuperficie risultante è un solido chiuso. Un solido definisce un volume chiuso nello spazio. Verificheremo se questo pezzo è un solido chiuso usando il comando Proprieta. Il comando Proprieta fornirà una serie di informazioni sullo stato aperto/chiuso dell'oggetto.

1. Selezionare il pezzo.
2. Nel menu Modifica, cliccare su Proprietà oggetto (F3).
3. Nel pannello Proprietà, cliccare sul pulsante Dettagli.

Nella finestra Descrizione dell'oggetto, la lista di informazioni confermerà che si tratta di un oggetto valido e chiuso.

Geometria:

Polisuperficie valida.

Solido polisuperficie chiuso con 23 superfici.

Messa in tavola 2D

Il comando Crea2D genera una serie di linee 2D a partire dal solido 3D.

Icona del comando Crea2DCreare un disegno 2D

1. Selezionare il pezzo.
2. Dal menu Quote, cliccare su Messa in tavola 2D.
3. Nella finestra di dialogo Opzioni di messa in tavola 2D, sotto Layout del disegno, cliccare su 4 viste (USA).

Sotto Opzioni, spuntare le caselle Mostra bordi tangenti e Mostra linee nascoste.

4. Cliccare su OK.

Quotatura del disegno 2D

Usando il disegno 2D, inserire le varie quote del pezzo.

Icona del comando LivelliImpostare i livelli

1. Nel pannello Livelli, rendere corrente il livello Quote.
2. Disattivare tutti i livelli tranne Quote e Crea2D.
3. Nella colonna Tipo di linea del livello Crea2D > nascoste > linee, cliccare su Continuo.
4. Nella finestra Seleziona tipo di linea, selezionare Tratteggiato.

Immagine.

Impostare la vista

4 Fare un doppio clic sul titolo della vista Superiore per ingrandirla.

Icona del comando QuotaQuotare il pezzo

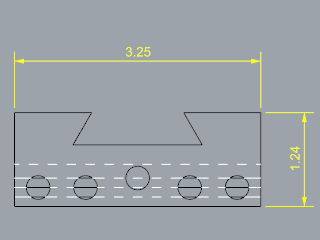

1. Nel menu Quote, cliccare su Quota lineare.
2. Nella barra degli strumenti Osnap, attivare lo snap all'oggetto Fine e disattivare lo snap all'oggetto Punto.
3. Al prompt Primo punto di quota, selezionare il vertice sinistro superiore del pezzo.
4. Al prompt Secondo punto di quota, selezionare il vertice destro superiore del pezzo.
5. Al prompt Posizione della quota, specificare un punto per la linea di quota.
6. Ripetere la procedura per creare una quota verticale sul lato destro del pezzo.

Immagine.

Icona del comando QuotaQuotare il pezzo in modo concatenato orizzontalmente

1. Nel menu Quote, cliccare su Quota lineare.
2. Al prompt Primo punto di quota, impostare l'opzione della linea di comando Continua sul .

In questo modo, verrà creata una catena di quote.

3. Al prompt Primo punto di quota, selezionare il vertice sinistro inferiore del pezzo.
4. Al prompt Secondo punto di quota, attivare lo snap all'oggetto Cen e cliccare sul centro del primo cerchio.
5. Al prompt Posizione della quota, fare clic sotto il pezzo.
6. Ai successivi prompt Posizione della quota, continuare a cliccare via via sui vari centri dei cerchi.
7. Per finire, cliccare sul vertice destro inferiore del pezzo e premere Invio.

Immagine.

Icona del comando QuotaQuotare i fori in modo concatenato verticalmente

4 Ripetere l'operazione di concatenamento per creare le quote verticali.

Immagine.

Icona del comando QuotaRaggioAggiungere le quote raggio

1. Nel menu Quote, cliccare su Quota raggio.
2. Al prompt Selezionare la curva per quotare il raggio, selezionare il foro più a destra rispetto agli altri.
3. Al prompt Posizione della quota, fare clic sopra il pezzo.

Immagine.

4. Fare doppio clic sul testo della quota raggio e, nella casella di modifica, digitare Tipico 5 posizioni.

Immagine.
