Capitolo 1: Selezione di oggetti

La maggior parte delle operazioni che si effettuano in Rhino richiedono la selezione di uno o più oggetti. Un oggetto si può selezionare cliccandoci sopra su un punto qualsiasi. Per deselezionarlo, basta cliccare su un punto esterno allo stesso. Con questo metodo, è possibile selezionare un oggetto per volta.

Tasto MaiuscolePer selezionare ulteriori oggetti

4 Mantenere premuto il tasto Maiusc mentre si clicca sui vari oggetti.

Tasto ComandoPer rimuovere gli oggetti dalla selezione

4 Premere Comando ⌘ e selezionare di nuovo gli oggetti.

Tasto EscPer annullare la selezione

4 Cliccare su un punto esterno agli oggetti oppure premere il tasto Esc.

Icona del comando ApriEsercitatevi selezionando gli oggetti

1. Aprire il modello del tutorial Selezione oggetti.3dm.
2. Nella vista Prospettica, cliccare per selezionare la sfera.

Immagine.

3. Tenere premuto il tasto Maiusc e selezionare il cilindro.

Il cilindro viene aggiunto all'insieme di selezione.

Immagine.

4. Premere Comando ⌘ e fare clic di nuovo sulla sfera.

La sfera viene rimossa dall'insieme di selezione.

Immagine.

5. Cliccare su un punto esterno agli oggetti oppure premere il tasto Esc.

La selezione viene annullata.

Immagine.

Selezionare gli oggetti tramite una finestra

Un altro metodo di selezione di vari oggetti all'interno della stessa operazione è dato dalle selezioni tramite finestra o tramite intersezione.

Per creare un riquadro di selezione, basta cliccare su un'area dello schermo e trascinare il mouse. Per selezionare degli oggetti con una finestra di selezione, cliccare su un'area libera dello schermo e trascinare il mouse da sinistra a destra. Per selezionare degli oggetti con la modalità intersezione, cliccare su un'area libera dello schermo e trascinare il mouse da destra a sinistra.

La selezione in modalità finestra include tutti gli oggetti contenuti completamente all'interno della finestra. La selezione intersezione include tutti gli oggetti contenuti o intersecati dall'area rettangolare di intersezione.

Per aggiungere degli oggetti alla selezione esistente, tenere premuto il tasto Maiusc mentre si eseguono una selezione finestra o intersezione. Per rimuovere degli oggetti, tenere premuto il tasto Comando ⌘ mentre si eseguono una selezione finestra o intersezione.

Esercitatevi con le selezioni finestra o intersezione

1. Nella vista Prospettica, cliccare e trascinare una finestra attorno alla sfera.

Immagine.

2. Nella vista Prospettica, tenere premuto il tasto Maiusc e quindi cliccare e trascinare una finestra attorno al cubo ed al cilindro.

Il cilindro ed il cubo vengono aggiunti all'insieme di selezione.

Immagine.

3. Nella vista Prospettica, tenere premuto il tasto Comando ⌘  e quindi cliccare e trascinare un rettangolo di intersezione sul cubo ed il cilindro.

Il cilindro ed il cubo vengono rimossi dall'insieme di selezione.

Immagine.

Altri modi di selezionare

Rhino ha molti comandi e metodi per la selezione di oggetti. Gli oggetti si possono selezionare per nome, livello, colore e tipo; tramite selezione poligonale, per forme di volume, per nome di gruppo e servendosi di molti altri metodi. Consultare l'argomento della guida in linea Comandi di selezione.

Esercitatevi con la selezione per tipo di oggetto

1. Nel riquadro Valore, digitare SelezionaTutto.

2. Digitare SelNessuno.

Gli oggetti vengono rimossi dalla selezione.

3. Digitare SelSrf.

Vengono selezionate tutte le superfici. In questo caso, solo la sfera è una superficie.

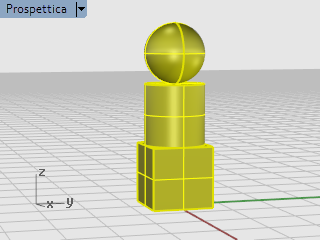

4. Digitare SelPoliSrf.

Tutte le polisuperfici vengono aggiunte alla selezione. In questo caso, il cilindro ed il parallelepipedo sono polisuperfici.

5. Premere il tasto Esc.

Anche in questo modo, gli oggetti vengono rimossi dalla selezione.

Selezione di sotto-oggetti

Per selezionare una parte di un oggetto, da usare con altri comandi, premere contemporaneamente i tasti Comando ⌘  e Maiusc e fare clic sulla parte dell'oggetto desiderata. Si considerano parti le facce di polisuperfici, le curve di bordo di superfici e polisuperfici, i punti di controllo, i vertici, le facce, i contorni ed i bordi di mesh e gli oggetti appartenenti ad un gruppo. Consultare la guida in linea per informazioni sulla Selezione di sottoparti di oggetti.

Esercitatevi con la selezione di sotto-oggetti

1. Nella vista Prospettica, premere i tasti Comando ⌘ e Maiusc e fare clic su una faccia del parallelepipedo.

La faccia selezionata viene evidenziata.

2. Premere il tasto Canc.

La faccia del parallelepipedo viene separata dal solido ed eliminata.
