Pièce mécanique - Blocs

Cet exemple montre comment utiliser Rhino pour modéliser une pièce mécanique simple.

Vous apprendrez à

Créer des objets d'extrusion
Faire une différence booléenne entre des formes
Percer des trous
Créer un dessin de lignes 2D à partir de formes 3D
Coter le dessin 2D et modifier le texte de cotation

Open command iconOuvrir le modèle du didacticiel

4 Ouvrez le modèle du tutoriel BlocOutil.3dm puis cliquez sur Ouvrir.

Télécharger les modèles du tutoriel.

Illustration.

Créer des formes solides

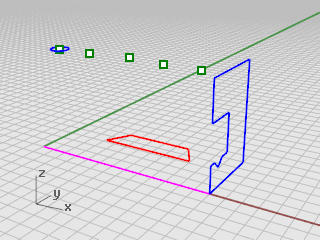

Commencez par créer deux formes solides de base à partir des courbes de profil qui se trouvent sur les calques Profil-01 et Profil-02.

Layer command iconDéfinir les calques

4 Dans le panneau Calques, vérifiez que le calque Profil-01 est le calque actuel.

ExtrudeCrv command iconExtruder la courbe de profil

1. Dans le menu Solide, cliquez sur Extruder une courbe plane > Droit.
2. Activez l'accrochage aux objets Fin.

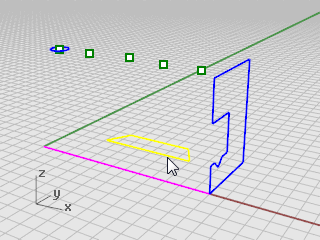

3. À l’invite Sélectionner les courbes à extruder, sélectionnez la courbe de profil bleue et appuyez sur Entrée.

Illustration.

4. À l'invite Distance d'extrusion, définissez les options de la ligne de commandes Solide et EffacerOriginal sur Oui.

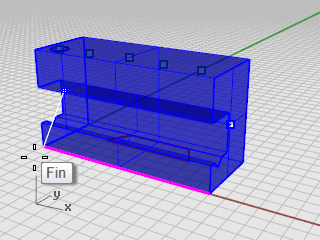

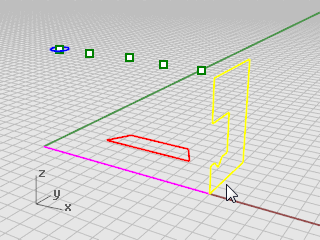

5. Cliquez sur la fin de la ligne de construction magenta.

Illustration.

La forme extrudée est un solide car elle représente un volume fermé dans l'espace.

Hide command iconCachez le solide

4 Sélectionnez le solide et, dans le menu Édition, cliquez sur Visibilité > Cacher.

Layer command iconDéfinir les calques

4 Dans le panneau Calques, choisissez Profil-02 comme calque actuel.

ExtrudeCrv command iconExtruder la courbe de profil

1. Sélectionnez la courbe de profil rouge.

Illustration.

2. Dans le menu Solide, cliquez sur Extruder une courbe plane > Droit.
3. À l'invite Sélectionner les courbes à extruder, définissez les options de la ligne de commandes Solide et EffacerOriginal sur Oui.

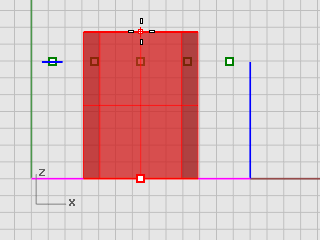

4. À l'invite Distance d'extrusion, dans la fenêtre Face, faites glisser l'extrusion au-dessus de la hauteur de la courbe bleue et cliquez.

Illustration.

Le solide apparaît sur le calque rouge Profil-02 actuel.

Illustration.

Show command iconMontrer le solide

4 Dans le menu Édition, cliquez sur Visibilité > Montrer.

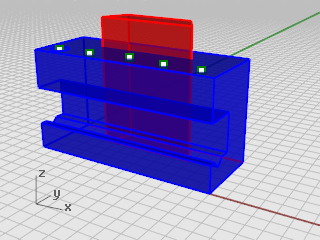

Illustration.

BooleanDifference command iconOpération booléenne sur les deux solides

1. Dans le menu Solide, cliquez sur Différence.
2. À l'invite Sélectionner les surfaces ou les polysurfaces de base pour la soustraction, sélectionnez le solide bleu et appuyez sur Entrée.
3. À l'invite Sélectionner les surfaces ou les polysurfaces avec lesquelles réaliser la soustraction, définissez EffacerOriginal = Oui dans la ligne de commandes.
4. Sélectionnez le solide rouge et appuyez sur Entrée.

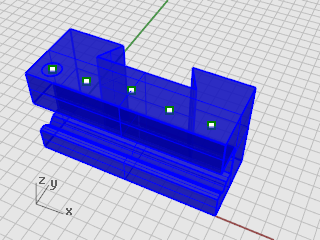

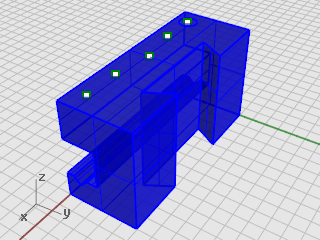

Le résultat sera un nouveau solide ou une nouvelle polysurface. Une polysurface est un ensemble de surfaces qui peuvent être fermées ou ouvertes. Un solide est un ensemble de surfaces fermé.

Illustration.

Illustration.

Percer les trous

Un cercle de construction est déjà dessiné pour créer le premier trou.

MakeHole command iconFaire des trous dans le solides

1. Sélectionnez le cercle vert comme le montre le dessin.

Illustration.

2. Dans le menu Solide, cliquez sur Outils de modification de solides > Trous > Créer un trou.
3. À l’invite Sélectionner une surface ou polysurface, sélectionnez la polysurface bleue.

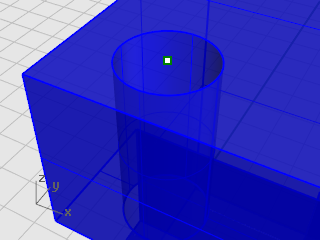

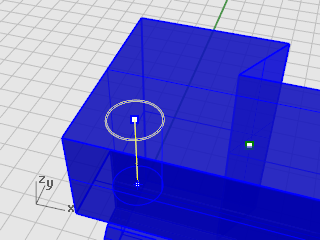

4. À l'invite Première profondeur de découpe, faites glisser le trou sur la partie supérieure de l'objet.

Illustration.

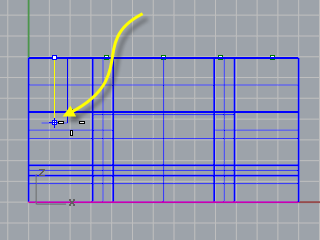

5. Cliquez dans la vue de Face.

Illustration.

Illustration.

Copier les trous

Après avoir percé un trou, vous pouvez copier les autres.

MoveHole command iconCopier les trous

Copiez les trois trous restants, alignés avec le trou précédent, avec cette commande.

1. Dans le panneauAccrochages, activez l'option Point .
2. Dans le menu Solide, cliquez sur Outils de modification de solides > Trous > Copier des trous.
Note: Copier des trous correspond en fait à la commande DéplacerTrou avec l'option Copier=Oui.
3. À l'invite Sélectionner des trous sur une surface plane, sélectionnez le premier trou et appuyez sur Entrée.

Illustration.

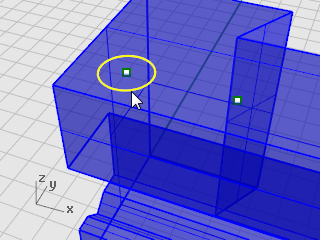

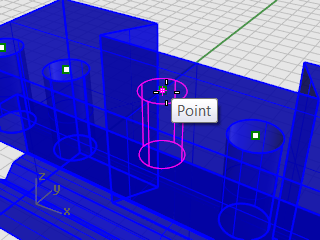

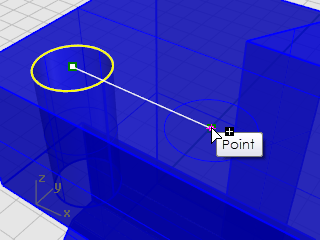

4. À l'invite Point de départ de la copie, cliquez sur l'objet ponctuel au centre du premier cercle.

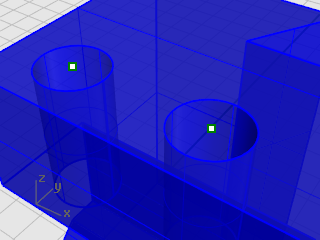

5. À l'invite Point où copier l'objet (Copier=Oui), cliquez sur le centre du trou suivant.

Illustration.

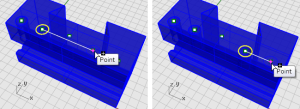

6. Répétez cette étape pour les deux trous de l'autre côté de la pièce.

Illustration.

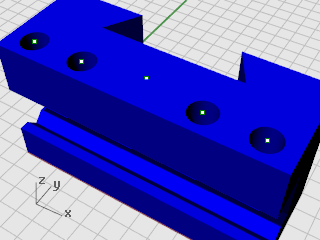

Note: N'utilisez pas le point au centre de la pièce.

Illustration.

RoundHole command iconCréer le trou rond

Le trou central est différent car il ne traverse pas entièrement la partie supérieure du solide bleu. Il n'y a pas de cercle de référence.

1. Dans le menu Solide, cliquez sur Outils de modification de solides > Trous > Trou rond.
2. À l'invite Sélectionner la surface cible, sélectionnez la surface supérieure du solide bleu.
3. À l'invite Centre, définissez les options de la ligne de commande comme suit :

Profondeur=0.5

Diamètre=0.312

AnglePointPercée=180

Traverser=Non

Direction=NormalePlanC

4. Cliquez sur l'objet ponctuel au milieu du solide bleu pour terminer de créer le trou.

Illustration.

Properties command iconTester le solide

La polysurface obtenue est un solide fermé. Un solide définit un volume fermé dans l'espace. La commande Propriétés indiquera si cette pièce est un solide fermé.

1. Sélectionnez la pièce.
2. Dans le menu Édition, cliquez sur Propriétés de l'objet (F3).
3. Dans le panneau Propriétés, cliquez sur le bouton Infos.

Dans la fenêtre Description de l'objet, vous pourrez voir si l'objet est bien valide et fermé.

Géométrie :

Polysurface valide.

Polysurface solide fermée avec 23 surfaces.

Faire un dessin 2D

La commande Dessin 2D génère des lignes 2D à partir d'un solide 3D.

Make2D command iconCréer un dessin de lignes 2D

1. Sélectionnez la pièce.
2. Dans le menu Cote, cliquez sur Dessin 2D.

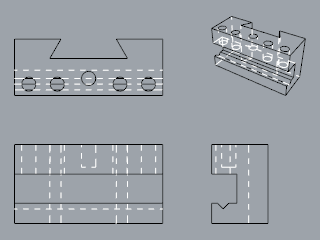

3. Dans la boîte de dialogue Options de dessin 2D, sous Configuration du dessin, cliquez sur 4 vues (États-Unis).

Sous Options, cochez les cases Montrer les bords tangents et Montrer les lignes cachées.

4. Cliquez sur Accepter.

Coter le dessin 2D

Ajoutez des cotes aux pièces en utilisant le dessin 2D.

Layer command iconDéfinir les calques

1. Dans le panneau Calques, choisissez Cote comme calque actuel.
2. Désactivez tous les calques sauf Cotes et Dessin2D.
3. Dans la colonne Type de ligne, pour le calque Dessin2D > caché > lignes, cliquez sur Continu.
4. Dans la fenêtre Sélectionner le type de ligne, sélectionnez Tirets.

Illustration.

Configurer la fenêtre

4 Double cliquez sur son titre pour agrandir la fenêtre Dessus.

Dim command iconCoter la pièce

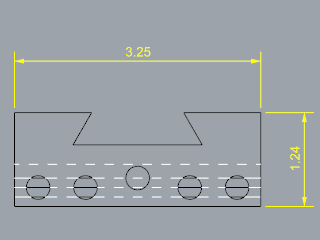

1. Dans le menu Cote, cliquez sur Cote linéaire.
2. Dans le panneau Accrochages, activez l'accrochage Fin, désactivez l'accrochage Point.
3. À l'invite Premier point de la cote, cliquez sur le coin supérieur gauche de la pièce.
4. À l'invite Deuxième point de la cote, cliquez sur le coin inférieur droit de la pièce.
5. À l'invite Position de la cote, cliquez pour placer le ligne de la cote.
6. Recommencez pour générer une cote verticale sur la partie droite de la pièce.

Illustration.

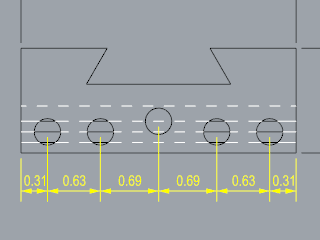

Dim command iconCoter la pièce horizontalement

1. Dans le menu Cote, cliquez sur Cote linéaire.
2. À l'invite Premier point de la cote, choisissez Continuer=Oui dans la ligne de commandes.

Vous pourrez ainsi créer une suite de cotes.

3. À l'invite Premier point de la cote, cliquez sur le coin inférieur gauche de la pièce.
4. À l'invite Deuxième point de la cote, activez l'accrochage Centre et cliquez au centre du premier cercle.
5. À l'invite Position de la cote, cliquez en dessous de la pièce.
6. Aux invites Position de la cote suivantes, continuez à sélectionner les centres des cercles.
7. Terminez en sélectionnant le sommet inférieur droit de la pièce et appuyez sur Entrée.

Illustration.

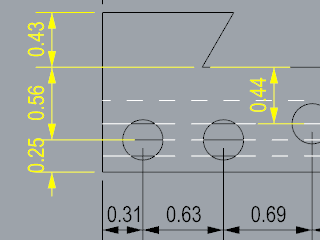

Dim command iconCoter les trous verticalement

4 Recommencez la suite de cotes pour créer les cotes verticales.

Illustration.

DimRadius command iconAjouter des cotes de rayon

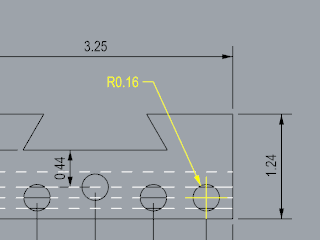

1. Dans le menu Cote, cliquez sur Cote de rayon.
2. À l'invite Sélectionner la courbe pour la cote de rayon, sélectionnez le trou le plus à droite.
3. À l'invite Position de la cote, cliquez au-dessus de la pièce.

Illustration.

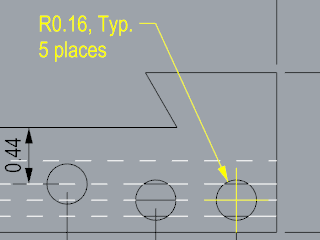

4. Double cliquez sur le texte de la cote de rayon et dans la case d'édition, ajoutez le texte Typ. 5 places.

Illustration.
