Créer des surfaces à partir de courbes

Une méthode souvent utilisée pour travailler en 3D consiste à dessiner des courbes qui représentent les bords, les profils, les sections transversales ou d'autres paramètres de la surface, puis à utiliser des commandes spéciales pour la création de surfaces à partir de ces courbes.

Bords

Vous pouvez créer une surface à partir de deux, trois ou quatre courbes qui forment les côtés de la surface.

EdgeSrf command iconCréer une surface à partir des bords

1. Ouvrez le modèle du tutoriel SurfaceParBords.3dm.

Télécharger les modèles du tutoriel.

2. Dans le menu Surface, cliquez sur Bords.
Astuce : Ouvrez le panneau de l'aide pour consulter la rubrique concernant la commande SurfaceParBords.
3. Sélectionnez les quatre courbes.

Illustration.

Les objets sont affichés en jaune quand vous les sélectionnez.

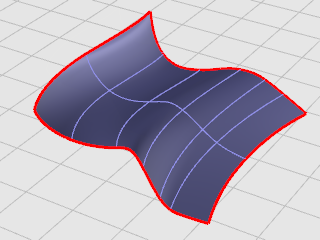

Les courbes sont utilisées en tant que bords pour créer une surface.

Illustration.

Extruder des courbes

Crée des surfaces en faisant glisser une courbe le long d'une ligne droite.

ExtrudeCrv command iconCréer une surface extrudée

1. Ouvrez le modèle du tutoriel Extruder.3dm.

Télécharger les modèles du tutoriel.

2. Dans le menu Surface, cliquez sur Extruder une courbe plane puis sur Droit.
Astuce : Ouvrez le panneau de l'aide pour consulter la rubrique concernant la commande ExtruderCourbe.
3. Sélectionnez la courbe (1).

Illustration.

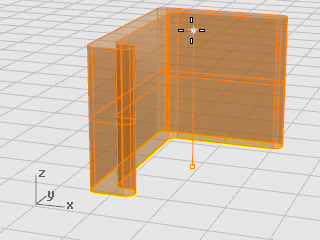

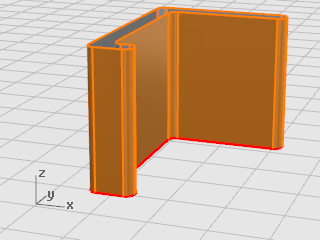

4. À l’invite Distance d’extrusion, définissez une distance avec la souris et cliquez.

Illustration.

Illustration.

Surface par sections passant des courbes

La commande SurfaceParSections crée une surface lisse qui raccorde les courbes de forme sélectionnées. Cette surface ressemble à l’exemple de la section précédente, Balayage d’une courbe le long de deux rails, mais elle est créée sans les rails. Les bords de la surface sont créés en plaçant des courbes lisses entre les courbes de départ.

Loft command iconCréer une surface par sections

1. Ouvrez le modèle du tutoriel SurfaceParSections.3dm.

Télécharger les modèles du tutoriel.

2. Dans le menu Surface, cliquez sur Surface par sections.
Astuce : Ouvrez le panneau de l'aide pour consulter la rubrique concernant la commande SurfaceParSections.

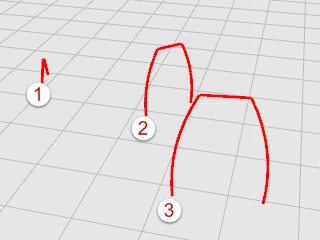

3. Sélectionnez les trois courbes (1), (2) et (3) puis appuyez sur Entrée.

Illustration.

4. Dans la boîte de dialogue Options de SurfaceParSections, cliquez sur Accepter.

Illustration.

5. Essayez quelques-unes des options de Style et cliquez sur Aperçu, pour voir les différents styles de surfaces par sections.

Courbes de révolution

Vous pouvez créer une surface de révolution en faisant tourner une courbe autour d'un axe. Cette commande est parfois appelée tourner.

Revolve command iconCréer une surface de révolution

1. Ouvrez le modèle du tutoriel Révolution.3dm.

Télécharger les modèles du tutoriel.

2. Dans la barre d’état, cliquez sur Accrochages.
3. Dans le panneau Accrochages aux objets, cliquez sur Fin.
4. Dans le menu Surface, cliquez sur Révolution.
Astuce : Ouvrez le panneau de l'aide pour consulter la rubrique concernant la commande Révolution.

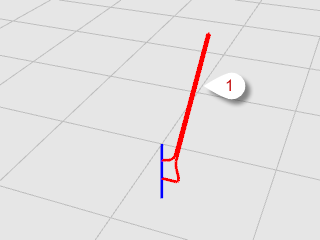

5. Sélectionnez la courbe de profil (1) et appuyez sur Entrée.

Illustration.

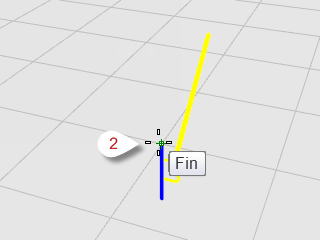

6. À l’invite Point de départ de l’axe de révolution, sélectionnez l’une des extrémités de l’axe (2).

Illustration.

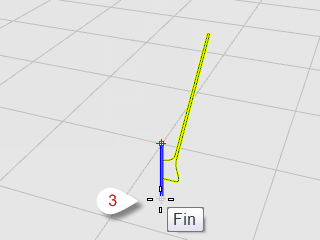

7. À l’invite Fin de l’axe de révolution, sélectionnez l’autre extrémité de l’axe de révolution (3).

Illustration.

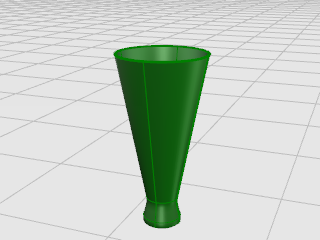

8. À l'invite Angle de départ, sélectionnez l'option CercleEntier.

Illustration.

Révolution de courbes le long d’un rail

La révolution le long d'un rail crée une surface en faisant tourner une courbe de profil autour d'un axe et le long d'une courbe guide. Cette commande est plus ou moins équivalente au Balayage le long de deux rails mais l'un des rails est un point.

RailRevolve command iconCréer une surface de révolution avec une courbe guide

1. Ouvrez le modèle du tutoriel RévolutionRail.3dm.

Télécharger les modèles du tutoriel.

2. Dans le menu Surface, cliquez sur Révolution sur un rail.
Astuce : Ouvrez le panneau de l'aide pour consulter la rubrique concernant la commande RévolutionRail.

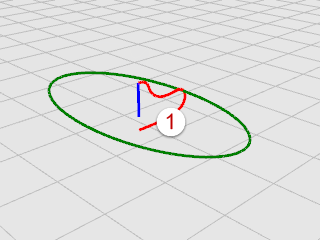

3. Sélectionnez la courbe de profil (1).

Illustration.

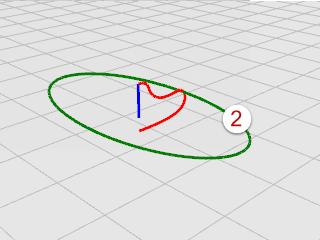

4. À l'invite Sélectionner la courbe guide, sélectionnez la courbe guide que suivra la révolution (2).

Illustration.

5. À l’invite Point de départ de l'axe de révolution, sélectionnez une extrémité de la ligne représentant l’axe de révolution (3).

Illustration.

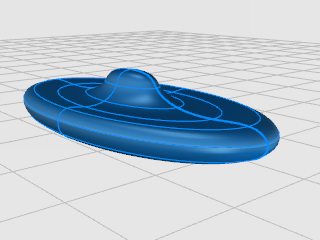

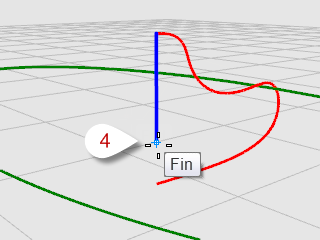

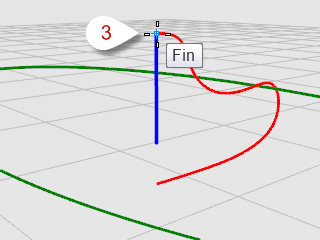

6. À l’invite Fin de l’axe de révolution, sélectionnez l’autre extrémité de l’axe de révolution (4).

Illustration.

Illustration.

Balayer une courbe le long d’un rail

Le balayage crée une surface avec des sections transversales qui maintiennent l’orientation initiale de la ou des courbes de départ sur la courbe guide.

Sweep1 command iconCréer une surface de balayage

1. Ouvrez le modèle du tutoriel Balayage1.3dm.

Télécharger les modèles du tutoriel.

2. Dans le menu Surface, cliquez sur Balayage sur 1 rail.
Astuce : Ouvrez le panneau de l'aide pour consulter la rubrique concernant la commande Balayage1.

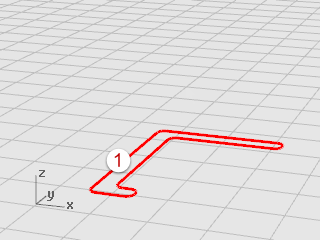

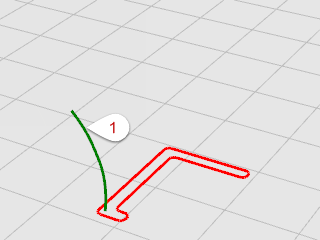

3. Sélectionnez la courbe guide (1).

Illustration.

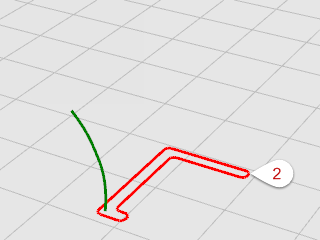

4. À l’invite Sélectionner les courbes de section transversale..., sélectionnez la courbe transversale (2) et appuyez sur Entrée.

Illustration.

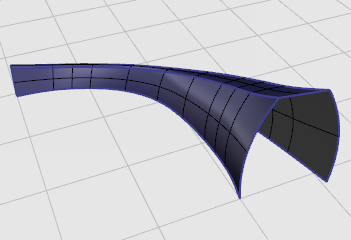

5. Dans la boîte de dialogue Options de balayage sur 1 rail, cliquez sur Accepter .

Illustration.

Balayage le long de deux courbes guide

Un balayage avec deux rails crée une surface progressive à travers plusieurs courbes qui suivent deux rails. Les rails agissent sur toute la forme de la surface. Utilisez cette commande lorsque vous voulez contrôler l’emplacement des bords de la surface.

Sweep2 command iconCréer une surface de balayage avec deux courbes guides

1. Ouvrez le modèle du tutoriel Balayage2.3dm.

Télécharger les modèles du tutoriel.

2. Dans le menu Surface, cliquez sur Balayage sur 2 rails.
Astuce : Ouvrez le panneau de l'aide pour consulter la rubrique concernant la commande Balayage2.

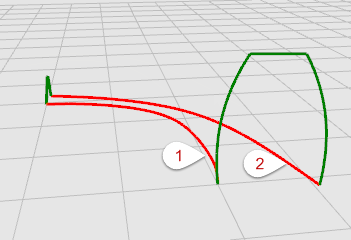

3. Sélectionnez la première courbe guide (2).
4. À l'invite Sélectionner la deuxième courbe, sélectionnez la deuxième courbe guide (2).

Illustration.

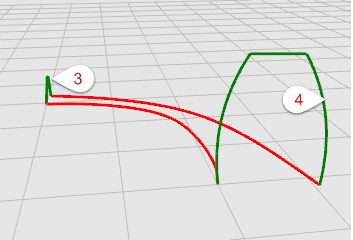

5. À l’invite Sélectionner les courbes de section transversale, sélectionnez les deux courbes transversales (3) et (4) puis appuyez sur Entrée.

Illustration.

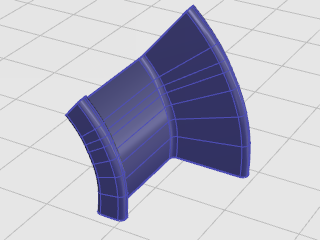

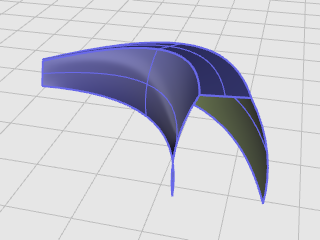

6. Dans la boîte de dialogue Options du balayage sur 2 rails, cliquez sur Accepter.

Illustration.
