Capítulo 1: Seleccionar objetos

Con la mayoría de las operaciones de Rhino es necesario seleccionar uno o más objetos. Los objetos pueden seleccionarse haciendo clic en cualquier parte del objeto. Haga clic fuera del objeto para deseleccionarlo. Este método solo permite seleccionar un objeto.

Tecla MayúsPara seleccionar objetos adicionales

4 Mantenga pulsada la tecla Mayús mientras hace clic en los objetos.

Tecla ComandoPara quitar objetos de la selección

4 Mantenga pulsada la tecla Comando ⌘ y vuelva a hacer clic en los objetos.

Tecla EscPara cancelar la selección

4 Haga clic fuera de los objetos o pulse la tecla Esc.

Open command iconPracticar la selección de objetos

1. Abra el modelo del tutorial Seleccionar objetos.3dm.
2. En la ventana Perspectiva, haga clic para seleccionar la esfera.

Ilustración.

3. Mantenga pulsada la tecla Mayús y seleccione el cilindro.

El cilindro se ha sumado a la selección.

Ilustración.

4. Mantenga pulsada la tecla Comando ⌘ y vuelva a hacer clic en la esfera.

La esfera ya no forma parte de la selección.

Ilustración.

5. Haga clic fuera de los objetos o pulse la tecla Esc.

La selección se cancela.

Ilustración.

Seleccionar objetos con ventanas

Otro método de selección es realizar una selección por ventana o por captura para seleccionar varios objetos en una sola operación.

Puede hacer clic en un área abierta de la pantalla y arrastrar el cursor para crear una ventana de selección. Para realizar una selección por ventana haga clic en un área abierta de la pantalla y arrastre el cursor hacia la derecha. Para realizar una selección por captura haga clic un área abierta de la pantalla y arrastre el cursor hacia la izquierda.

Una selección por ventana selecciona todos los objetos incluidos completamente en el rectángulo de selección. Una selección por captura selecciona todos los objetos incluidos en la ventana o cualquier objeto que atraviese la ventana.

Para añadir objetos, mantenga pulsada la tecla Mayús mientras selecciona por ventana o captura. Para quitar objetos, mantenga pulsada la tecla Comando ⌘ mientras hace una selección por ventana o captura.

Selección por ventana y por captura

1. En la vista Perspectiva, haga clic y dibuje una ventana para seleccionar la esfera.

Ilustración.

2. En la vista Perspectiva, mantenga pulsada la tecla Mayús y luego pulse y arrastre el cursor para dibujar una ventana de selección alrededor de la caja y el cilindro.

El cilindro y la caja se han sumado a la selección.

Ilustración.

3. En la vista Perspectiva, mantenga pulsada la tecla Comando ⌘  y haga clic y arrastre una ventana de captura en la caja y el cilindro.

El cilindro y la caja se quitan de la selección.

Ilustración.

Otras formas de selección

Rhino dispone de muchos comandos y métodos para la selección de objetos. Puede seleccionar objetos de distintas formas: por nombre, capa, color, tipo; por captura de contornos o por ventana; por formas de volumen, por nombre de grupo y muchas formas más. Consulte el tema de la ayudaComandos de selección.

Práctica de selección por tipo de objeto

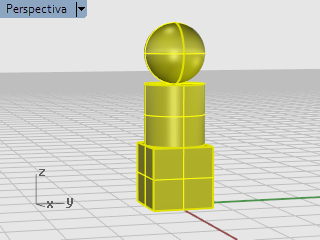

1. En el cuadro Valor, escriba SelTodos.

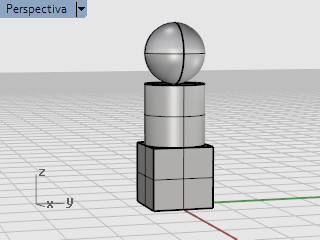

2. Escriba SelNinguno.

Se borrará el objeto de la selección.

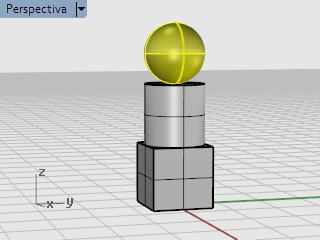

3. Escriba SelSup.

Se seleccionan todas las superficies. En este caso, solo la esfera es una superficie.

4. Escriba SelPolisuperficie.

Todas las polisuperficies se agregan a la selección. En este caso, el cilindro y la caja son polisuperficies.

5. Pulse la tecla Esc.

Se borrará la selección.

Selección de subobjetos

Para seleccionar partes de objetos para utilizar con otros comandos, pulse y mantenga pusladas las teclas Comando ⌘  y Mayús al mismo tiempo y haga clic en una parte del objeto. Las partes disponibles son caras de polisuperficie; aristas de superficie y polisuperficie; puntos de control; vértices, caras, contornos y bordes de malla; y objetos de un grupo. Consulte el tema de la ayuda Selección de subobjetos.

Práctica con la selección de subobjetos

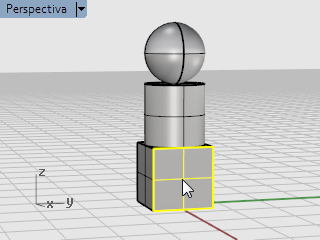

1. En la vista Perspectiva, pulse las teclas Comando ⌘ y Mayús y haga clic en una cara de la caja.

La cara seleccionada queda resaltada.

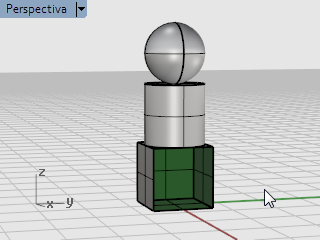

2. Pulse la tecla Suprimir.

La cara de la caja se separa del sólido de la caja y se elimina.
