El modelado 3D es el proceso de creación de una representación matemática de las superficies de un objeto. El modelo resultante se muestra en la pantalla como imagen bidimensional. Rhino proporciona herramientas para crear, mostrar y manipular estas superficies.

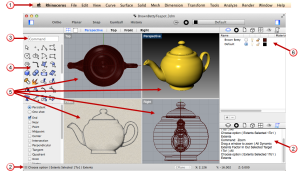

La imagen siguiente muestra algunas de las principales características de la ventana de Rhino.
Los menús agrupan los comandos de Rhino por función.
Ventana del historial de comandos (2)
La ventana del historial de comandos muestra los comandos y las solicitudes anteriores.
El cuadro de comandos muestra los comandos que se escriben. Cuando el comando se acepta, los mensajes, las opciones y el cuadro Valor aparecen en este espacio.
Las barras de herramientas contienen botones gráficos para ejecutar los comandos. Varios botones de los iconos de barras de herramientas tienen un segundo comando al que se accede con el botón derecho del ratón. La leyenda que aparece al pasar el ratón por encima del botón indica las funciones del botón izquierdo y derecho del ratón.
Para acceder al comando de la primera línea
| 4 | Haga clic en el icono con el botón izquierdo del ratón. |
Para acceder al comando de la segunda línea
| 4 | Haga clic en el botón con el botón derecho del ratón. |
| 4 | Mantenga pulsada la tecla Opción y haga clic. |
Las vistas muestran el entorno de trabajo de Rhino.
Barra lateral (6)
Los paneles con pestañas contienen las capas, propiedades y otros ajustes.
La barra lateral izquierda contiene la barra de herramientas y la lista de referencias a objetos.
Rhino es un programa que funciona mediante comandos. En otras palabras, todas las acciones se activan mediante comandos como Línea, Caja o AnálisisDeCurvatura.
Consejo: Para obtener más información sobre un comando, haga clic en el nombre del comando que aparece en rojo y subrayado.
Se puede acceder a los comandos a través de los menús, las barras de herramientas o escribiendo el nombre del comando. En las siguientes secciones, probaremos los diferentes métodos. Seguramente encontrará algún método más fácil de usar que otro. El usuario tiene la opción de escoger el método más adecuado y ninguno tiene preferencia.
En los ejercicios podrá utilizar los comandos de Rhino, las herramientas de navegación, los modos sombreados, el renderizado y la manipulación básica de objetos.
Consejo: Para cancelar un comando en cualquier momento, pulse la tecla Esc.
En esta sesión podrá:
| 4 | Ejecutar un comando seleccionando el comando desde el menú. |
| 4 | Ejecutar un comando seleccionando un comando desde un botón de la barra de herramientas. |
| 4 | Ejecutar un comando escribiendo el nombre del comando. |
Para empezar su primer modelo en Rhino:
| 1. | Inicie Rhino. |
| 2. | En el menú Archivo, haga clic en Nuevo. |
| 3. | En el cuadro de diálogo Abrir archivo de plantilla, seleccione Objetos pequeños - Centímetros y haga clic en Abrir. |
La mayoría de comandos de Rhino también se pueden ejecutar desde los menús.
Ejecutar el comando Cono
| 4 | En el menú Sólido, haga clic en Cono. |
Dibujar el cono

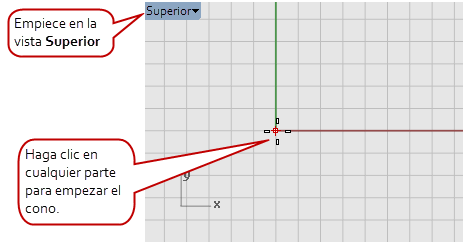

| 1. | Cuando le solicite Base de cono, en la ventana Superior, haga clic con el ratón para designar el punto central de la base del cono. |

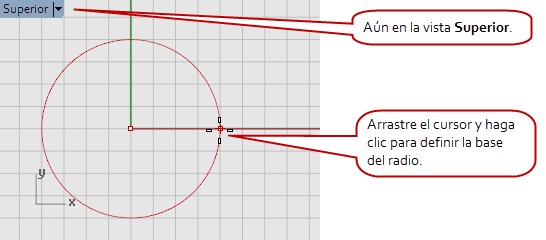

| 2. | Cuando le solicite Radio, en la vista Superior, arrastre el ratón y haga clic para dibujar la base del cono. |

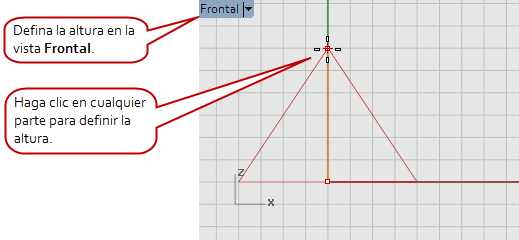

| 3. | Cuando le solicite Final de cono, en la vista Frontal, arrastre el ratón y haga clic para dibujar el punto del cono. |

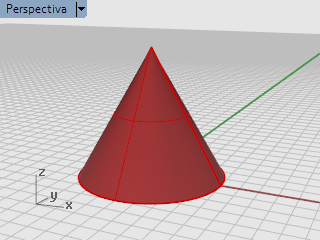

| 4. | Vea el resultado en la vista Perspectiva. |
Las barras de herramientas proporcionan una interfaz gráfica para los comandos.
Para ver la leyenda de un botón, sitúe el cursor encima del botón.
| 4 | Aparecerán los nombres de los comandos que se activan haciendo clic con el botón izquierdo y derecho del ratón o bien haciendo clic en el ratón y en la tecla Opción. |
Ejecute el comando Curva
| 4 | En la barra de herramientas acoplada a la izquierda de la ventana de Rhino, haga en el icono Curva de puntos de control. |
Dibujar la curva

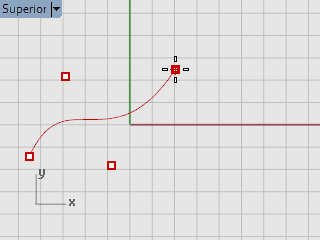

| 1. | Cuando le solicite Inicio de curva, en la ventana Superior, haga clic con el ratón para empezar la curva. |
| 2. | Cuando le solicite Punto siguiente, haga clic en algunos puntos más de la ventana Superior. |

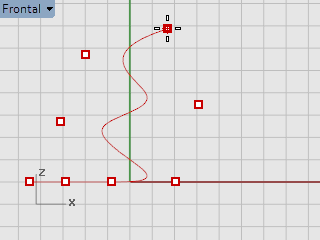

| 3. | Cuando le solicite Punto siguiente, mueva el ratón en la vista Frontal y haga clic en algunos puntos más. |

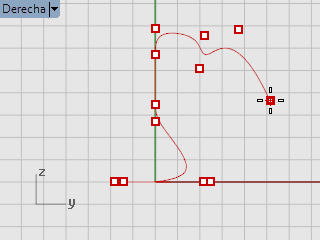

| 4. | Cuando le solicite Punto siguiente, mueva el ratón en la vista Derecha y haga clic en algunos puntos más. |
| 5. | Haga clic con el botón derecho y pulse Intro o la barra espaciadora para completar la curva. |

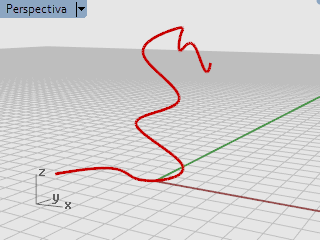

| 6. | Vea el resultado en la vista Perspectiva. |
Visualizar su trabajo
| 4 | Arrastre con el botón derecho del ratón para rotar la vista Perspectiva. |
Puede ejecutar un comando escribiendo el nombre del comando.
Ejecutar el comando Esfera escribiendo el nombre del comando
| 4 | Escriba Esfera. No es necesario hacer clic en el cuadro de comandos. |
Cuando se escriben las primeras letras de un comando, aparece una lista de comandos posibles. La opción más probable se autocompletará.
Cuando aparezca el nombre del comando Esfera, pulse Intro o seleccione Esfera en la lista.
La opción predeterminada del comando Esfera es Centro, Radio, de modo que simplemente empiece dibujando el centro de la esfera.
Dibujar la esfera

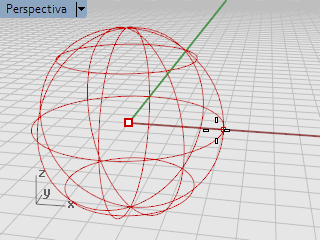

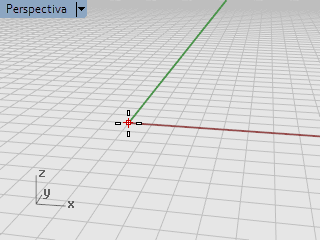

| 1. | Cuando le solicite Centro de esfera, en la vista Perspectiva, haga clic con el ratón para designar el punto central de la esfera. |
| 2. | Cuando le solicite el Radio, en la vista Perspectiva, aleje el ratón del punto central, haga clic para dibujar la esfera y vuelva a hacer clic. |

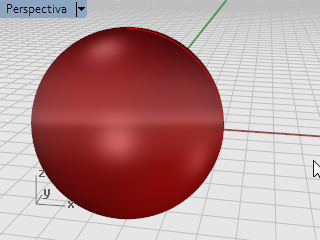

| 3. | En la vista Perspectiva, haga clic en la flecha hacia abajo en el título de la vista y, en menú, haga clic en Sombreado. |
Si ha hecho algo que no quería hacer, tiene la posibilidad de deshacer las operaciones.
Deshacer un comando
| 4 | En el menú Edición, haga clic en Deshacer o pulse las teclas |
Puede deshacer diversos comandos.
También puede Rehacer el comando Deshacer si ha deshecho demasiadas operaciones.
Rehacer comandos
| 4 | En el menú Edición, haga clic en Rehacer o pulse las teclas |
El panel del historialLa ventana de comandos contiene el historial de comandos.

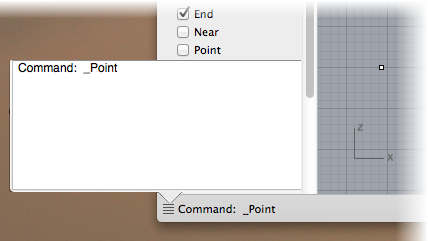

Puede mantener una ventana del historial abierta en la barra lateral de la derecha o puede hacer clic en el icono del historial de comandos de la esquina inferior izquierda de la pantalla para abrir una ventana temporal.
Las opciones de los comandos cambian según las funciones de un comando. Por ejemplo, al dibujar un círculo, el círculo se dibuja normalmente en el plano de construcción activo. El comando Círculo tiene varias opciones, como Vertical y AlrededorDeCurva. Las opciones de los comandos aparecen entre paréntesis en la línea de comandos.
Para utilizar una opción de comando, haga clic en el nombre de la opción o bien escriba la letra que está subrayada o el nombre de la opción.
Seleccionar una opción de comando
| 1. | Escriba Círculo. |
Cuando haya escrito las letras suficientes para identificar el comando, el comando Círculo se completará automáticamente en la línea de comandos. Pulse Intro o haga clic en el nombre del comando.
| 2. | Aparecen las opciones del comando Círculo: |
Centro de círculo
Deformable
Vertical
2 Puntos
3 Puntos
Tangente
AlrededorDeCurva
AjustarPuntos
| 3. | Si quiere dibujar un círculo vertical al plano de construcción activo, use la opción Vertical. Haga clic en Vertical o escriba V. |
Muchas operaciones de Rhino son repetitivas. Por ejemplo, es posible que quiera mover o copiar varios objetos. Hay algunos métodos para repetir comandos.
Para repetir el último comando
| 4 | Pulse la tecla Intro cuando no haya ningún comando activo. |
| 4 | Además de pulsar Intro en el teclado, puede pulsar la barra espaciadora o hacer clic en una vista con el botón derecho del ratón. Ambos métodos tienen la misma función. |
Nota: Algunos comandos como Deshacer y Eliminar no se pueden repetir. En cambio, sí que es posible repetir el comando anterior a esos comandos. De este modo se evita que puedan deshacer accidentalmente varios comandos o que borre muchos objetos sin querer.
Además, en ocasiones deseará repetir el comando que estaba usando antes de cometer un error. Puede definir una lista de comandos que no se repitan según convenga a su método de trabajo.
Obtenga ayuda en cualquier momentoEl archivo de Ayuda de Rhino es la fuente de información más importante para obtener ayuda sobre comandos específicos.
Para obtener ayuda sobre un comando específico:
| 4 | Vaya a la Ayuda de Rhino para obtener la información de la Ayuda más actualizada. |
| 4 | Encuentre las respuestas a las preguntas más frecuentes en la página: Soporte de Rhino. |
