Kapitel 1: Flächen aus Kurven erzeugen

Eine übliche Arbeitsmethode in 3D besteht darin, Kurven zu zeichnen, die Kanten, Profile, Querschnitte oder andere Flächeneigenschaften darstellen, und danach Flächenbefehle zu verwenden, um aus diesen Kurven Flächen zu zeichnen.

Randkurven

Sie können eine Fläche aus drei oder vier Kurven, welche die Seiten der Fläche bilden, erzeugen.

FlächeAusKantenEine Fläche aus Randkurven erzeugen

1. Öffnen Sie das Tutorialmodell FlächeAusKanten.3dm.
2. Klicken Sie im Menü Fläche auf Randkurven.

Lesen Sie in der Hilfe den Befehl FlächeAusKanten nach.

3. Wählen Sie die vier Kurven aus.

Abbildung

Wenn Objekte ausgewählt werden, erscheinen sie gelb.

Es wird eine Fläche aus den Kurven, die den Rand bilden, erzeugt.

Abbildung

Kurven extrudieren

Extrudieren erzeugt eine Fläche, indem der Pfad einer Kurve in einer geraden Linie verlängert wird.

KurveExtrudierenEine extrudierte Fläche erzeugen

1. Öffnen Sie das Tutorialmodell Extrudieren.3dm.
2. Klicken Sie im Menü Fläche zuerst auf Kurve extrudieren und anschließend auf Gerade.

Lesen Sie in der Hilfe den Befehl KurveExtrudieren nach.

3. Wählen Sie die Kurve aus (1).

Abbildung

4. Bei der Eingabeaufforderung Extrusionsabstand ziehen Sie mit der Maus einen gewünschten Abstand und klicken Sie.

Abbildung

Abbildung

Kurven loften

Loften erzeugt eine glatte Fläche, die zwischen ausgewählten Formkurven überblendet. Diese Fläche sieht ähnlich aus wie das Beispiel Eine Kurve an zwei Leitkurven entlang aufziehen, nur ohne Leitkurven erzeugt. Stattdessen werden die Kanten der Fläche durch Einfügen glatter Kurven durch die Formkurven erzeugt.

LoftEine geloftete Fläche erzeugen

1. Öffnen Sie das Tutorialmodell Loft.3dm.
2. Klicken Sie im Menü Fläche auf Loft.

Lesen Sie in der Hilfe den Befehl Loft nach.

3. Wählen Sie die drei Kurven (1), (2) und (3) aus und drücken Sie die Eingabetaste.

Abbildung

4. Im Dialogfenster Loftoptionen klicken Sie auf OK.

Abbildung

5. Probieren Sie einige der Stiloptionen aus und klicken Sie auf Vorschau, um die verschiedenen Loftstile zu sehen.

Kurven rotieren

Beim Rotieren einer Kurve entsteht eine Fläche, indem eine Profilkurve um eine Achse rotiert wird. Das nennt man auch Drehung.

RotationEine Rotationsfläche erzeugen

1. Öffnen Sie das Tutorialmodell Rotation.3dm.
2. In der Statuszeile klicken Sie auf Ofang.
3. Klicken Sie in der Objektfangkontrolle auf End.
4. Klicken Sie im Menü Fläche auf Rotation.

Lesen Sie in der Hilfe den Befehl Rotation nach.

5. Wählen Sie die Profilkurve (1) aus und drücken Sie die Eingabetaste.

Abbildung

6. Bei der Eingabeaufforderung Start der Rotationsachse fangen Sie ein Ende der Achsenlinie (2).

Abbildung

7. Bei der Eingabeaufforderung Ende der Rotationsachse fangen Sie das andere Ende der Achsenlinie (3).

Abbildung

8. Bei der Eingabeaufforderung Startwinkel... wählen Sie die Option VollständigerKreis aus.

Abbildung

Rotation von Kurven mit einer Leitkurve

Die Rotation um eine Leitlinie erzeugt eine Fläche, indem eine Profilkurve um eine Achse rotiert wird, während sie gleichzeitig einer Leitkurve folgt. Dies ist im Grunde das gleiche wie Aufziehen an 2 Leitkurven, nur dass eine der Leitlinien ein Mittelpunkt ist.

RotationLeitkurveEine Rotationsfläche mit einer Leitkurve erzeugen

1. Öffnen Sie das Tutorialmodell RotationLeitkurve.3dm.
2. Klicken Sie im Menü Fläche auf Rotation um Leitkurve.

Lesen Sie in der Hilfe den Befehl RotationLeitkurve nach.

3. Wählen Sie die Profilkurve (1) aus.

Abbildung

4. Wählen Sie bei Anzeige der Eingabeaufforderung Leitkurve auswählen... die Pfadkurve aus, der die Rotation folgen soll (2).

Abbildung

5. Fangen Sie bei Anzeige der Eingabeaufforderung Start der Rotationsachse einen der Endpunkte der Rotationsachsenlinie (3).

Abbildung

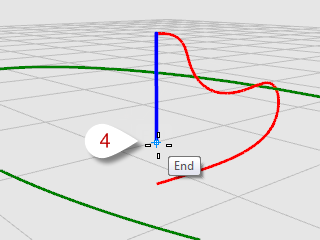

6. Fangen Sie bei Anzeige der Eingabeaufforderung Ende der Rotationsachse das andere Ende der Achsenlinie (4).

Abbildung

Abbildung

Aufziehen an einer Leitkurve

Das Aufziehen einer Fläche an einer Leitlinie erzeugt eine Fläche mit Querschnittskurven, welche die Ursprungsrichtung der Formkurve(n) zur Pfadkurve beibehält.

Aufziehen1LeitkurveEine Fläche aufziehen

1. Öffnen Sie das Tutorialmodell Aufziehen1Leitkurve.3dm.
2. Klicken Sie im Menü Fläche auf Aufziehen an 1 Leitkurve.

Lesen Sie in der Hilfe den Befehl Aufziehen1Leitkurve nach.

3. Wählen Sie die Leitkurve (1) aus.

Abbildung

4. Wählen Sie bei Anzeige der Eingabeaufforderung Querschnittskurven auswählen... die Querschnittskurve (2) aus und drücken Sie die Eingabetaste.

Abbildung

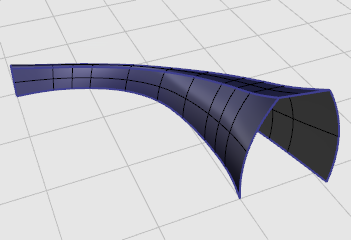

5. Im Dialogfenster Option Aufziehen an 1 Leitkurve klicken Sie auf OK.

Abbildung

Aufziehen an zwei Leitkurven

Wenn Sie zum Aufziehen einer Fläche zwei Leitlinien verwenden, wird eine glatte Fläche durch zwei oder mehr Formkurven, die zwei Leitkurven folgen, erzeugt. Die Leitlinien beeinflussen die gesamte Form der Fläche. Verwenden Sie diesen Befehl, wenn Sie den Standort der Kanten der Fläche steuern wollen.

Aufziehen2LeitkurvenEine Fläche an zwei Leitkurven aufziehen

1. Öffnen Sie das Tutorialmodell Aufziehen2Leitkurven.3dm.
2. Klicken Sie im Menü Fläche auf Aufziehen an 2 Leitkurven.

Lesen Sie in der Hilfe den Befehl Aufziehen2Leitkurven nach.

3. Wählen Sie die erste Leitkurve (1) aus.
4. Bei der Eingabeaufforderung Zweite Leitkurve auswählen... wählen Sie die zweite Leitkurve (2) aus.

Abbildung

5. Wählen Sie bei Anzeige der Eingabeaufforderung Querschnittskurven auswählen... die beiden Querschnittskurven (3) und (4) aus und drücken Sie die Eingabetaste.

Abbildung

6. Im Dialogfenster Optionen Aufziehen 2 Leitkurven klicken Sie auf OK.

Abbildung
