¿Dónde puedo encontrar este comando?Los comandos para contraer caras de malla ayudan a editar las mallas existentes caras no deseadas o innecesarias de la malla. Las caras de malla pueden eliminarse de la siguiente manera:
| ● | Seleccionando caras individuales. |
| ● | Utilizando un área máxima o mínima especificada. |
| ● | Utilizando una relación de aspecto especificada. |
| ● | Utilizando una longitud de borde especificada. |

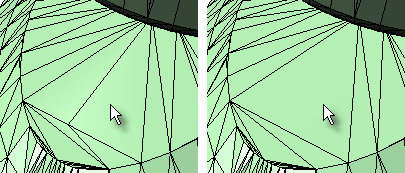

El comando ContraerCaraDeMalla mueve los vértices de una cara de malla a un solo vértice.

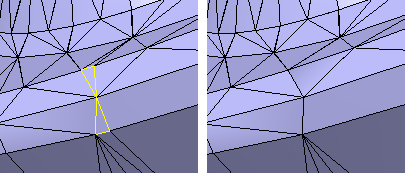

El comando ContraerCarasDeMallaPorÁrea mueve los vértices de caras de malla que tienen un área de superficie mayor o menor que un valor especificado a un solo vértice.
Pasos
Seleccione un objeto de malla.
Opciones del comando Contraer caras de malla por área
Seleccione las caras superiores a ___
Selecciona caras con un área mayor que el valor especificado.
Selecciona una cara de malla para definir el área de la cara más pequeña.
Seleccione las caras inferiores a ___
Selecciona caras con un área menor que el valor especificado.
Selecciona una cara de malla para definir el área de la cara más grande.
Incremento
Define el valor del Área que se modifica con cada clic de la flecha.
Selecciona una cara de ejemplo para definir el intervalo de tamaño. Se utiliza un intervalo de ±10% del área de la cara seleccionada.

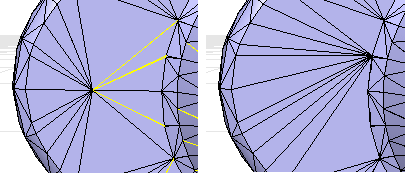

El comando ContraerCarasDeMallaPorRelaciónDeAspecto mueve los vértices de caras de malla que son mayores o menores que un índice especificado de longitud a anchura a un solo vértice.
Nota: Una relación de 25:1 o superior se considera largo.
Pasos
Seleccione una malla.
Opciones del comando Contraer caras de malla por relación de aspecto
Relación de aspecto ___ en 1
Define la relación de aspecto de destino.
Incremento
Define el valor de la Relación de aspecto que se modifica con cada clic de la flecha.
Selecciona una cara de malla para especificar el valor de la Relación de aspecto.
El comando ContraerCarasDeMallaPorLongitudDeBorde mueve los vértices de bordes de malla que son mayores o menores que un índice especificado de longitud a anchura a un solo vértice.
Pasos
Seleccione una malla.
Opciones del comando Contraer caras de malla por longitud de borde
Longitud de borde
Define la longitud del borde a comparar.
Designa un borde de malla para especificar la longitud de borde deseada.
Incremento
Define el valor de la Longitud de borde que se modifica con cada clic de la flecha.
Seleccione las aristas:
Más corto que la longitud de borde
Selecciona caras con un borde más corto que la opción Longitud de borde.
Más largo que la longitud de borde
Selecciona caras con un borde más largo que la opción Longitud de borde.
