17 - Tutorial: Layout - Cartiglio

In questo esempio, si illustra come modellare un pezzo meccanico semplice con Rhino.

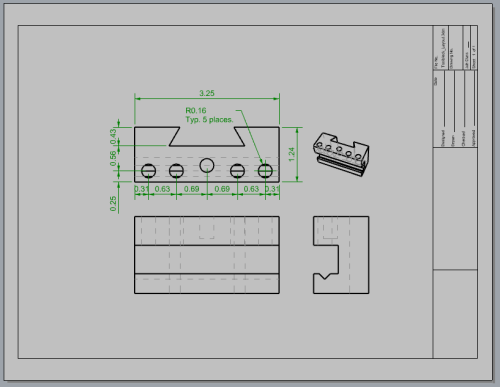

Imparerete a creare un layout con cartiglio per la stampa.

Per scaricare il modello del tutorial

  1. Sul menu Aiuti di Rhino, fare clic su Apprendere Rhinoceros >, quindi su Tutorial ed esempi.

  2. Sul pannello Tutorial, in Guida all'uso, fare doppio clic sul file del modello del tutorial Layout_Blocco utensile.3dm.

Viste layout

Utilizzare un layout per disporre le linee 2D per la stampa.

Aggiungere un layout

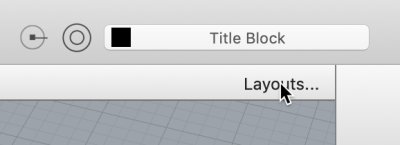

  1. Sulla barra di controllo delle viste, fare clic sul pulsante Layout.

  2. Sulla finestra di dialogo Nuovo layout, selezionare le seguenti opzioni e fare clic su Applica.

    Numero di dettagli iniziale=1

    Dimensioni=Lettera (8.5" x 11")

    Orientamento=Orizzontale

    La pagina 1 apparirà sulla finestra di layout.

Inserimento di un cartiglio

In questa sezione, verrà inserito un cartiglio, ridimensionando la vista di dettaglio in funzione di esso.

Impostare i livelli

  1. Sul pannello dei livelli del modello, rendere corrente il livello Cartiglio.

  2. Assicurarsi di essere nello spazio layout.

Inserire il cartiglio

  1. Sul menu Modifica, fare clic su Blocchi > Inserisci istanza di blocco.

  2. Dall'elenco dei nomi, selezionare Ansi_A_TB.

  3. In Punto di inserimento, deselezionare Richiedi e fare clic su Applica.

    L'angolo del cartiglio verrà posizionato su 0,0.

  4. Selezionare la vista di dettaglio.

    Nota: fare doppio clic al di fuori del riquadro dei dettagli per assicurarsi che non sia attivo. Fare clic sul bordo della vista di dettaglio per selezionarla.

  5. Sul menu Modifica, fare clic su Punti di controllo > Attiva punti di controllo.

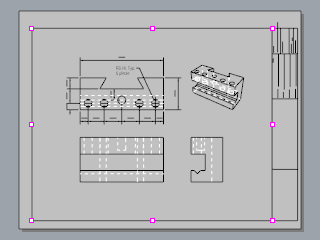

  6. Trascinare i punti di controllo per ridimensionare la vista di dettaglio in funzione del cartiglio.

  7. Premere il tasto Esc per disattivare i punti di controllo.

Bloccare la vista di dettaglio

  1. Selezionare la vista di dettaglio.

  2. Sul pannello Proprietà, in Dettaglio, Scala, impostare pollici sulla pagina e pollici nel modello su 1.0.

  3. Spuntare la casella Bloccato.
    Ciò impedisce eventuali zoom o panoramiche quando la vista dettaglio è attiva, in modo tale che i disegni mantengano le dimensioni corrette.

Inserire le ampiezze di stampa

  1. Sul pannello dei livelli del modello, fare clic su Predefinito nella colonna Larghezza di stampa e impostare i valori nel seguente modo:

    Quota=0.35

    Cartiglio=0.5

    Crea2D > Visibili > Curve=0.70

    Nota: sul menu Vista, fare clic su Anteprima di stampa per visualizzare le ampiezze di stampa nelle viste.
