Suddividere e troncare

Suddividere e troncare gli oggetti con altri oggetti.

Informazioni sulle superfici tagliate

Le superfici possono essere tagliate o non tagliate. Una superficie tagliata è composta da due parti: una superficie sottostante che definisce la forma della geometria e le curve di taglio che individuano i confini di taglio e definiscono la parte di superficie visibile. La parte rimanente, pur continuando ad esistere, viene rimossa dalla vista.

Le superfici tagliate vengono create attraverso i comandi che tagliano o suddividono le superfici con curve o con altre superfici. Alcuni comandi invece creano direttamente delle superfici tagliate.

La forma di una superficie è definita da un insieme di punti di controllo che sono disposti secondo uno schema rettangolare.

Spesso, è importante sapere se la superficie è tagliata o meno: il comando Proprietà elenca lo stato delle superfici, specificando se sono tagliate o meno. Alcuni comandi di Rhino possono essere eseguiti soltanto su superfici non tagliate ed alcuni software di rendering non importano superfici NURBS tagliate.

Le curve di taglio giacciono sulla superficie sottostante. Questa superficie è in genere di dimensioni maggiori rispetto alle curve di taglio e non è visibile poiché non viene rappresentato tutto ciò che si trova all'esterno della curva di taglio. Ciascuna superficie tagliata conserva le informazioni sulla relativa superficie di origine. È possibile rimuovere i contorni di una curva di taglio per rendere la superficie non tagliata con il comando AnnullaTaglio.

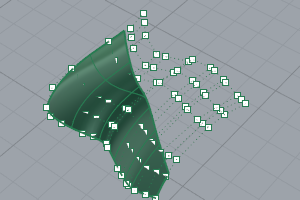

Nel caso in cui una curva di taglio attraversi diagonalmente una superficie, non avrà alcuna relazione con la struttura dei punti di controllo della superficie stessa. Ciò si può osservare selezionando una superficie tagliata in tal modo ed attivandone i punti di controllo; saranno visibili i punti di controllo dell'intera superficie sottostante.

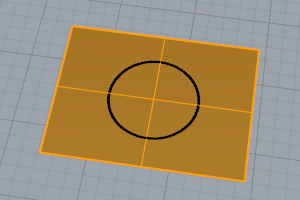

Anche una superficie creata da una curva planare chiusa può essere una superficie tagliata. La superficie nell'illustrazione è stata creata a partire da un cerchio. La visualizzazione dei punti di controllo permette di mostrare la struttura originariamente rettangolare della superficie.
