ProiettaSilhouette

Barra strumenti	Menu
Curve da oggetti	Curva Curva da oggetti > Proietta silhouette

Barra strumenti

Barra strumenti: Curve da oggetti

Curva

Curva da oggetti >

Proietta silhouette

Il comando ProiettaSilhouette crea delle curve di contorno che rappresentano la proiezione sul piano dei contorni dell'oggetto superficie, estrusione o polisuperficie selezionato.

Per creare delle curve bidimensionali a partire dalle silhouette, si usi il comando ProiettaSuPianoC.

Passi

Selezionare una superficie o polisuperficie.

Nota

Osservando un modello, i bordi visibili del modello sono percepiti dove l'oggetto termina (o le superfici vanno in sottosquadro) ed inizia ad essere visibile lo sfondo. I bordi visibili a volte sono denominati "silhouette" oppure "contorno dell'ombra" od "orizzonte del modello".

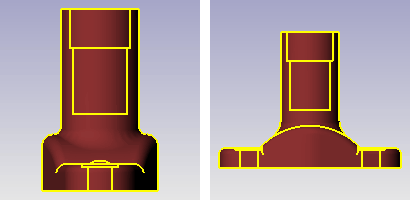

La direzione della silhouette si basa sulla vista corrente. Ad esempio, se osserviamo un toroide dall'alto, la silhouette è rappresentata da due cerchi. Esaminando il toroide di fianco, la silhouette è rappresentata da un ovale.

Vedi anche

Creare curve da altri oggetti
