Join(결합)이 섹션에서는 개체를 분리하고, 분리된 개체에 구멍을 만들고, 다시 합치는 작업을 연습합니다. 이 명령들 중 일부는 커브를 커브로, 또는 서피스를 서피스로, 또는 폴리서피스는 폴리서피스로 결합하고, 복합 커브 또는 폴리서피스를 각각의 구성요소로 분해합니다.
해당 명령: Join, Explode, Trim, Split 명령은 커브, 서피스, 폴리서피스에 적용됩니다.
Join(결합)Join 명령은 여러 개의 커브 또는 서피스를 서로 연결하여 하나의 개체로 만듭니다.
결합은 끝과 끝이 만나는 여러 개의 선을 폴리라인으로, 끝과 끝이 만나는 여러 개의 커브를 폴리커브로, 하나의 가장자리에서 만나는 서피스와 폴리서피스를 폴리서피스 또는 솔리드로 만듭니다.
커브가 먼저 선택되면, 서피스 가장자리 또는 메쉬 가장자리를 해당 커브로 결합하여 폴리라인 또는 폴리커브로 만들 수 있습니다.

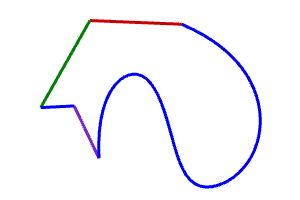

여러 개의 커브를 결합하여 하나의 폴리커브로 만들기튜토리얼 모델 중에서 Join Curves.3dm 파일을 엽니다.
(도움말 메뉴 > Rhino 배우기 > 튜토리얼과 샘플 > 사용자 가이드 > Join Curves)
창 또는 교차 선택을 사용하여 모든 커브를 선택합니다.
명령 히스토리에 5개의 커브가 선택에 추가되었습니다라고 표시됩니다.
속성 패널의 개체 속성에 5 열린 커브라고 표시됩니다.
편집 메뉴에서 결합을 클릭합니다.
선택 사항: F1 키를 눌러 Join 명령의 도움말 항목을 참조합니다.

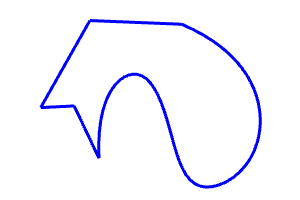

명령 히스토리에 5개의 커브가 하나의 닫힌 커브로 결합되었습니다라고 표시됩니다.
속성 패널의 개체 유형에 닫힌 커브라고 표시됩니다.

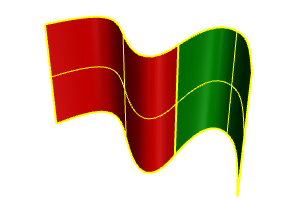

서피스를 결합하여 하나의 폴리서피스로 만들기튜토리얼 모델 중에서 Join Surfaces.3dm 파일을 엽니다.
(도움말 메뉴 > Rhino 배우기 > 튜토리얼과 샘플 > 사용자 가이드 > Join Surfaces)
창 또는 교차 선택을 사용하여 두 서피스를 선택합니다.
명령 히스토리에 2개의 서피스가 선택에 추가되었습니다라고 표시됩니다.
속성 패널의 개체 유형에 2 서피스라고 표시됩니다.
편집 메뉴에서 결합을 클릭합니다.

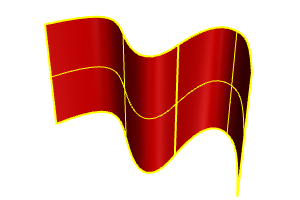

명령 히스토리에 2개의 서피스가 하나의 열린 폴리서피스로 결합되었습니다라고 표시됩니다.
속성 패널의 개체 속성에 열린 폴리서피스라고 표시됩니다.

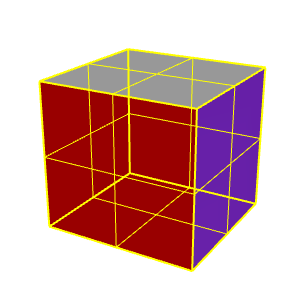

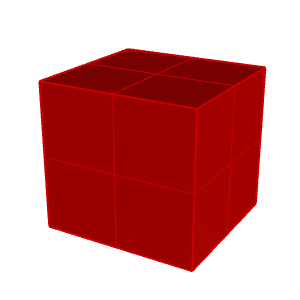

여러 서피스를 결합하여 하나의 솔리드 폴리서피스로 만들기튜토리얼 모델 중에서 Join Solid.3dm 파일을 엽니다.
(도움말 메뉴 > Rhino 배우기 > 튜토리얼과 샘플 > 사용자 가이드 > Join Solid)
창 또는 교차 선택을 사용하여 모든 서피스를 선택합니다.
명령 히스토리에 6개의 서피스가 선택에 추가되었습니다라고 표시됩니다.
속성 패널의 개체 유형에 6 서피스라고 표시됩니다.
편집 메뉴에서 결합을 클릭합니다.
명령 히스토리에 6개의 서피스 또는 폴리서피스가 하나의 닫힌 폴리서피스로 결합되었습니다라고 표시됩니다.
속성 패널의 개체 속성에 닫힌 솔리드 폴리서피스라고 표시됩니다.
Explode(분해)Explode 명령은 결합된 커브와 폴리서피스 사이의 연결을 제거합니다. 분해는 구성 요소로 단위로 분해될 수 있는 모든 개체에 사용할 수 있습니다.
하나의 폴리커브를 분해하여 개별적인 여러 커브로 만들기튜토리얼 모델 중에서 Explode Curves.3dm 파일을 엽니다.
(도움말 메뉴 > Rhino 배우기 > 튜토리얼과 샘플 > 사용자 가이드 > Explode Curves)

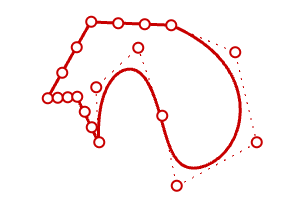

커브를 선택합니다.
명령 히스토리에 1개의 커브가 선택에 추가되었습니다라고 표시됩니다.
속성 패널의 개체 유형에 닫힌 커브라고 표시됩니다.
편집 메뉴에서 분해를 클릭합니다.
선택 사항: F1 키를 눌러 Explode 명령의 도움말 항목을 참조합니다.

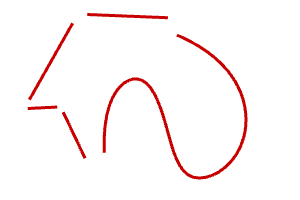

명령 히스토리에 1개의 커브가 5개의 세그먼트로 분해되었습니다라고 표시됩니다.
속성 패널의 개체 속성에 5 열린 커브라고 표시됩니다.
안내: 그림에서는 ScalePositions 명령을 사용하여 각각의 커브를 떨어뜨려 배치하였습니다. Explode 명령은 커브를 움직이지 않습니다.

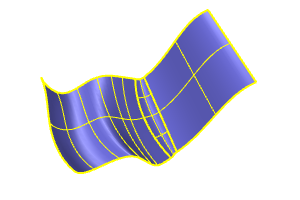

하나의 폴리서피스를 분해하여 여러 개의 개별 서피스로 만들기튜토리얼 모델 중에서 Explode Polysurface.3dm 파일을 엽니다.
(도움말 메뉴 > Rhino 배우기 > 튜토리얼과 샘플 > 사용자 가이드 > Explode Polysurface)
폴리서피스를 선택합니다.
명령 히스토리에 1개의 폴리서피스가 선택에 추가되었습니다라고 표시됩니다.
속성 패널의 개체 속성에 열린 폴리서피스라고 표시됩니다.
편집 메뉴에서 분해를 클릭합니다.
명령 히스토리에 1개의 폴리서피스가 3개의 서피스로 분해되었습니다라고 표시됩니다.
속성 패널의 개체 유형이 다양함이라고 표시됩니다.
모두 3개의 서피스(두 개의 서피스와 하나의 트림된 서피스)가 만들어졌습니다. 각각의 서피스를 선택하여 개체 유형을 확인합니다.

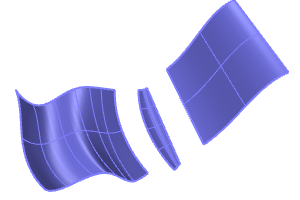

안내: 그림에서는 ScalePositions 명령을 사용하여 각각의 서피스를 떨어뜨려 배치하였습니다. Explode 명령은 분해된 서피스를 움직이지 않습니다.
Trim 명령과 Split 명령은 비슷합니다. 두 명령 모두 개체를 다른 개체로 절단합니다. 개체를 트림할 때, 제거할 부분을 선택하면 그 부분이 삭제됩니다. 개체를 분할하는 경우에는 삭제되는 부분이 없습니다.
트림(Trim)Trim 명령은 절단기로 사용된 다른 개체와 교차하는 위치에서 개체의 선택된 부분을 자르고 삭제합니다.
커브 트림튜토리얼 모델 중에서 Trim Curves.3dm 파일을 엽니다.
(도움말 메뉴 > Rhino 배우기 > 튜토리얼과 샘플 > 사용자 가이드 > Trim Curves
편집 메뉴에서 트림을 클릭합니다.
선택 사항: F1 키를 눌러 Trim 명령의 도움말 항목을 참조합니다.

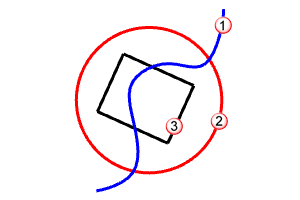

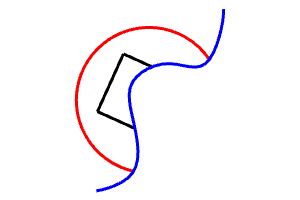

절단 개체 선택 프롬프트에서 파란색 커브(1)를 그림처럼 선택하고 Enter 키를 누릅니다.
트림할 개체 선택 프롬프트에서 빨간색 원(2)과 검은색 직사각형(3)의 오른쪽을 선택하고 Enter 키를 누릅니다.
원과 직사각형이 파란색 커브로 트림됩니다.

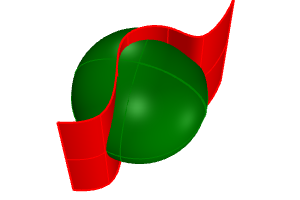

서피스 트림튜토리얼 모델 중에서 Trim Surfaces.3dm 파일을 엽니다.
(도움말 메뉴 > Rhino 배우기 > 튜토리얼과 샘플 > 사용자 가이드 > Trim Surfaces)
편집 메뉴에서 트림을 클릭합니다.
절단 개체 선택 프롬프트에서 빨간 서피스를 선택하고 Enter 키를 누릅니다.

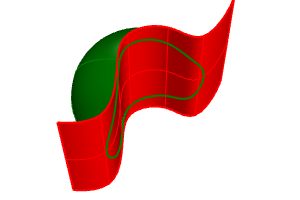

트림할 개체 선택 프롬프트에서 녹색 구의 한 쪽을 선택하고 Enter 키를 누릅니다.
분할(Split)Split 명령은 다른 개체를 절단기로 사용하여 개체를 부분으로 나눕니다.
커브 분할튜토리얼 모델 중에서 Split Curves.3dm 파일을 엽니다.
(도움말 메뉴 > Rhino 배우기 > 튜토리얼과 샘플 > 사용자 가이드 > Split Curves)
편집 메뉴에서 분할을 클릭합니다.
선택 사항: F1 키를 눌러 Split 명령의 도움말 항목을 참조합니다.
분할할 개체 선택... 프롬프트에서 빨간색 원(1)과 검정색 직사각형(2)을 선택하고 Enter 키를 누릅니다.
절단 개체 선택 프롬프트에서 파란색 커브(3)를 그림처럼 선택하고 Enter 키를 누릅니다.

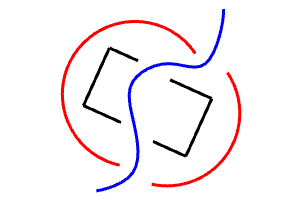

빨간색 원과 검은색 직사각형이 파란색 커브를 기준으로 분할됩니다.
안내: 오른쪽 이미지에서 각각의 커브는 이해를 돕기 위해 이동된 상태입니다. Split 명령은 분할된 개체를 이동하지 않습니다.
서피스 분할튜토리얼 모델 중에서 Split Surfaces.3dm 파일을 엽니다.
(도움말 메뉴 > Rhino 배우기 > 튜토리얼과 샘플 > 사용자 가이드 > Split Surfaces

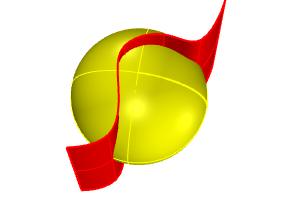

녹색 구를 선택합니다.
안내: 명령을 실행하기 전에 명령에 사용될 입력 개체를 미리 지정해두는 작업의 예입니다. 대부분의 명령에서 명령을 실행하기 전에 미리 첫 프롬프트에서 사용될 개체를 선택해둘 수 있습니다.
편집 메뉴에서 분할을 클릭합니다.

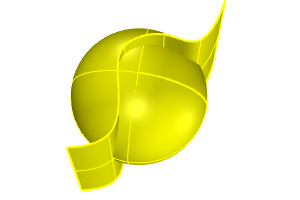

절단 개체 선택 프롬프트에서 빨간 서피스를 선택하고 Enter 키를 누릅니다.

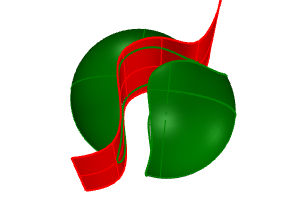

구가 빨간 서피스를 기준으로 분할됩니다.
안내: 그림에서는 분할 서피스가 이동된 상태입니다. Split 명령은 분할된 개체를 이동하지 않습니다.
트림 해제(Untrim)Untrim 명령은 서피스에서 트림 커브를 제거하여, 기저의 트림되지 않은 개체로 되돌립니다.

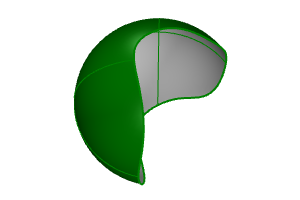

서피스 트림 해제튜토리얼 모델 중에서 Untrim Surfaces.3dm 파일을 엽니다.
(도움말 메뉴 > Rhino 배우기 > 튜토리얼과 샘플 > 사용자 가이드 > Untrim Surfaces)

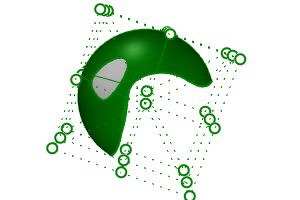

F10 키를 눌러 녹색 서피스의 제어점을 켭니다.
제어점 배열로 이 서피스가 실제로 트림된 구임을 알 수 있습니다. 트림 커브가 제거되면 서피스에서 트림된 부분이 채워져 원래의 구 형태로 되돌아갑니다.
서피스 메뉴에서 서피스 편집 도구 > 트림 해제를 클릭합니다.
선택 사항: F1 키를 눌러 Untrim 명령의 도움말 항목을 참조합니다.

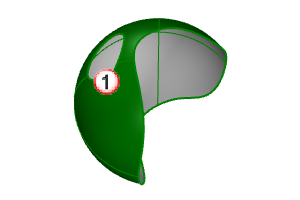

트림 해제할 가장자리 선택... 프롬프트에서 구멍의 가장자리(1)를 아래의 그림처럼 선택합니다.
구멍 가장자리가 삭제되어 구멍이 제거됩니다.

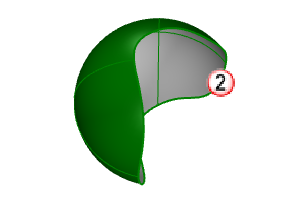

다음의 트림 해제할 가장자리 선택... 프롬프트에서 서피스의 가장자리(2)를 아래 그림처럼 선택합니다.

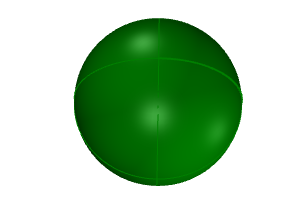

가장자리가 삭제되어 구가 전혀 트림되지 않은 상태로 되돌아갑니다.
