21 - チュートリアル: レイアウト - タイトルブロック(表題欄)

RhinoのヘルプメニューのRhinoを学ぶをクリックし、チュートリアルとサンプルをクリックします。

チュートリアルパネルのユーザーガイドのチュートリアルモデルファイル「Toolblock_Layout.3dm」をダブルクリックします。

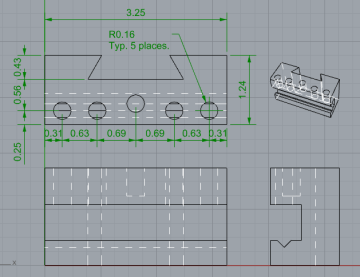

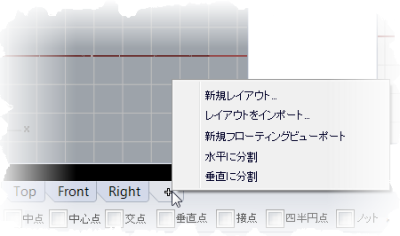

ビューポートタブの新規タブを追加 () アイコンをクリックします。

メニューの新規レイアウトをクリックします。

ビューポートタブにページ1が表示されます。

レイヤパネルで、Title Blockレイヤを現在のレイヤにします。

レイアウト空間であることを確認してください。

編集メニューのブロック  > ブロックインスタンスをインサートをクリックします。

名前のリストからAnsi_A_TBを選択します。

挿入点のプロンプトボックスのチェックマークを外し、OKをクリックします。

タイトルブロックの角が0,0に配置されます。

詳細を選択します。

メモ: 詳細の枠の外側をクリックして、詳細がアクティブでないことを確実にしてから、詳細のエッジをクリックして選択します。

編集メニューの制御点 > 制御点表示オンをクリックします。

タイトルブロックに収まるように、制御点をドラッグして詳細の大きさを変更します。

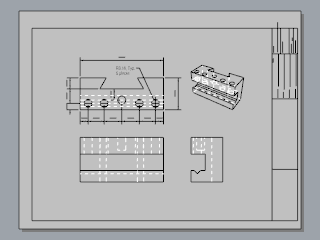

Escキーを押して制御点をオフにします。

詳細を選択します。

編集メニューのオブジェクトのプロパティ (F3)をクリックします。

プロパティパネルの詳細ページのスケール値で、インチ(ページ上)およびインチ(モデル)を1.0に設定します。

ロックボックスにチェックマークを付けます。
これは詳細ビューがアクティブの場合に、うっかりパンやズームをして詳細のサイズが変わってしまうのを防ぎます。

レイヤパネルの印刷幅の列のデフォルトをクリックして、値を下のように設定します:

Dimension=0.35

Title Block=0.5

Make2D > Visible > Curves=0.70

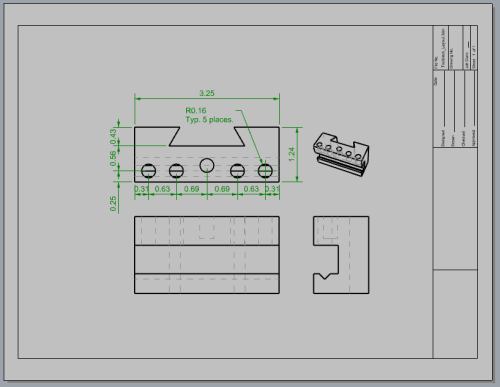

メモ: ビューメニューの印刷プレビューをクリックすると、ビューポートに印刷幅が表示されます。
