20 - チュートリアル: ブロック - メカニカルパーツ

チュートリアルモデルをダウンロードするには

1. RhinoのヘルプメニューのRhinoを学ぶをクリックし、チュートリアルとサンプルをクリックします。

2. チュートリアルパネルのユーザーガイドのチュートリアルモデルファイル「Toolblock.3dm」をダブルクリックします。

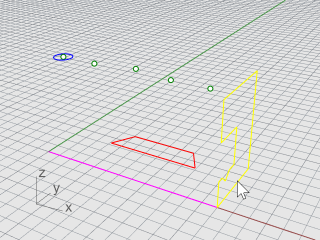

レイヤを設定する

• レイヤパネルでProfile-01レイヤが現在のレイヤになっていることを確認します。

輪郭曲線を押し出す

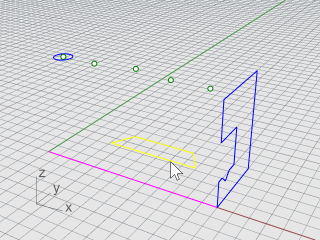

1. ソリッドメニューの平面曲線を押し出し > 直線をクリックします。

2. 端点オブジェクトスナップをオンにします。

3. 押し出す曲線を選択のプロンプトで、青い輪郭曲線を選択し、Enterキーを押します。



4. 押し出し距離のプロンプトで、コマンドラインオプションをソリッド=はいに元のオブジェクトを削除=いいえに設定します。

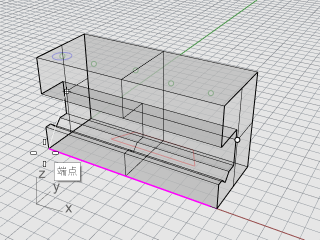

5. マゼンタの構築線の端点にスナップして、クリックします。


   空間で閉じた体積を形作るので、押し出し形状はソリッドになります。

ソリッドを非表示にする

• ソリッドを選択し、編集メニューの表示 > 非表示をクリックします。

レイヤを設定する

• レイヤパネルでProfile-02レイヤを現在のレイヤに設定します。

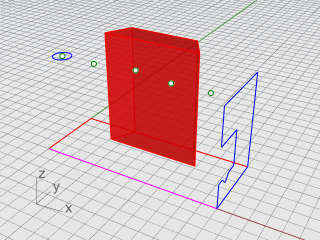

輪郭曲線を押し出す

1. 赤い輪郭曲線を選択します。



2. ソリッドメニューの平面曲線を押し出し > 直線をクリックします。

3. 押し出す曲線を選択のプロンプトで、コマンドラインオプションをソリッド=はい、元のオブジェクトを削除=いいえに設定しします。

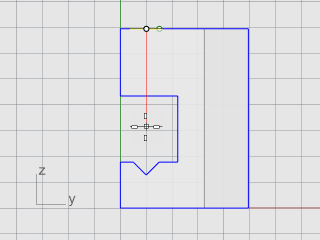

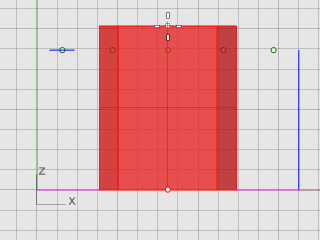

4. 押し出し距離のプロンプトで、Frontビューポートで、青い曲線の高さより上に押し出しをドラッグし、クリックします。



   ソリッドが現在の赤いレイヤであるProfile-02に表示されます。

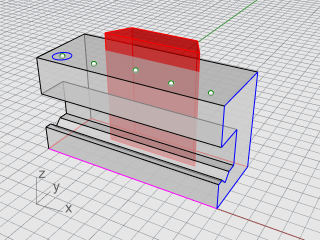

ソリッドを表示する

• 編集メニューの表示 > 表示をクリックします。

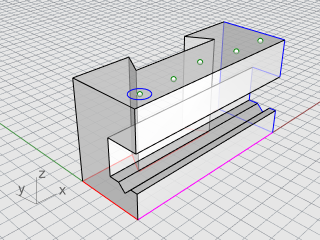

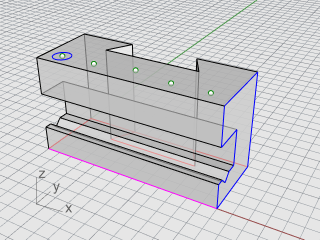

2つのソリッドをブール演算する

1. ソリッドメニュー > 差をクリックします。

2. 差演算をする元のサーフェスまたはポリサーフェスを選択のプロンプトで、青いソリッドを選択し、Enterキーを押します。

3. 差演算に用いるサーフェスまたはポリサーフェスを選択のプロンプトで、コマンドラインを元のオブジェクトを削除=はいに設定します。

4. 赤いソリッドを選択し、Enterキーを押します。

   結果は新しいソリッドまたはポリサーフェスになります。ポリサーフェスは、閉じたまたは開いたサーフェスの集まりです。ソリッドは閉じたサーフェスの集まりです。

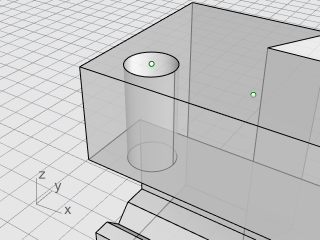

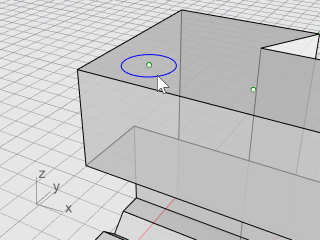

ソリッドに穴を作成する

1. 下のイメージのように青い円を選択します。



2. ソリッドメニューのソリッド編集ツール > 穴 > 穴を作成をクリックします。

3. サーフェスまたはポリサーフェスを選択のプロンプトで、グレーのポリサーフェスを選択します。

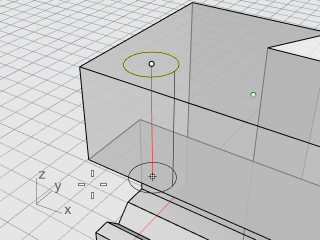

4. 深さ点...のプロンプトで、オブジェクトの上の部分を貫通するように穴をドラッグします。



5. 点はRightビューでピックします。

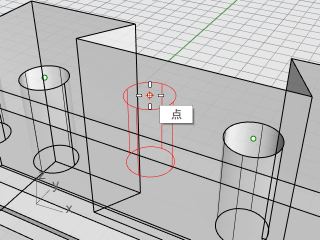

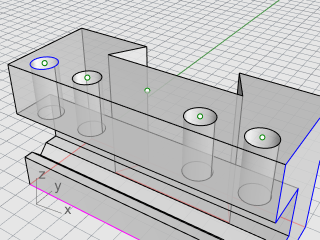

穴をコピーする

1. Osnapコントロールで点オブジェクトスナップをオンにします。

2. ソリッドメニューのソリッド編集ツール > 穴 > 穴をコピーをクリックします。

3. 1つの平面サーフェス内の穴を選択のプロンプトで、最初の穴を選択し、Enterキーを押します。

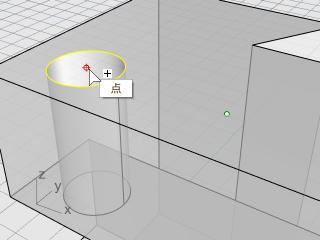

4. コピーの基点のプロンプトで、1つ目の円の中心の点オブジェクトにスナップし、クリックします。

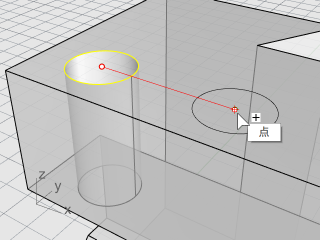

5. コピー先の点...のプロンプトで、次の穴の中心になる次の点にスナップし、クリックします。



6. これを繰り返し、パーツの反対側に2つの穴を作成します。



   パーツの中心の点は使用しないでください。



円形穴を作成する

中央の穴は青いソリッドの上の部分を貫通しません。また、穴の作成に使用する参照円がありません。

1. ソリッドメニューのソリッド編集ツール > 穴 > 円形穴を配置をクリックします。

2. ターゲットサーフェスを選択のプロンプトで、グレーのソリッド一番上のサーフェスを選択します。

3. 中心点のプロンプトで、コマンドラインオプションを次のように設定します。

   深さ=0.5

   直径=0.312(メモ: オプションに半径と表示されている場合は、それをクリックして直径に変えてください。)

   錐先角度=180

   貫通=いいえ

   方向=作業平面法線

4. グレーのソリッドの中央の点オブジェクトにスナップし、穴の作成を終了します。



ソリッドをテストする

結果のポリサーフェスは、閉じたソリッドです。ソリッドは、空間の閉じた体積を定義します。オブジェクトのプロパティを見るとパーツが閉じたソリッドかどうかが分かります。

1. パーツを選択します。

2. 編集メニューのオブジェクトのプロパティ (F3)をクリックします。

3. プロパティパネルの詳細をクリックします。

   オブジェクト情報ウィンドウで、オブジェクトが有効で閉じていることが確認できます。

   ジオメトリ:

   有効なポリサーフェス。

   23個のサーフェスがある閉じたソリッドポリサーフェス。

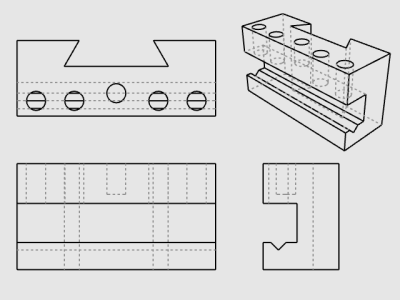

2D線画図面を作成する

1. パーツを選択します。

2. 寸法メニュー > 2D図を作成をクリックします。

3. 2D図オプションダイアログボックスで次のように設定します:

   投影で、第三角法を選択します。

   オプションで、出力レイヤでを選択し、接線エッジと隠れ線ボックスにチェックマークを付けます。

4. OKをクリックします。

レイヤを設定する

1. レイヤパネルで、Dimensionsレイヤを現在のレイヤにします。
2. DimensionsとMake2Dレイヤ以外のすべてのレイヤをオフにします。
3. Make2D > Hidden > Curvesレイヤの線種の列で、実線をクリックします。
4. 線種を選択ダイアログボックスで、隠れ線を選択します。


ビューポートを設定する

• ビューポートタイトルをダブルクリックして、Topビューポートを最大化します。

パーツに寸法を付ける

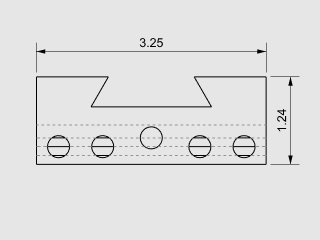

1. 寸法メニュー > 長さ寸法をクリックします。

2. Osnapコントロールで、端点オブジェクトスナップをオンにし、点オブジェクトスナップをオフにします。

3. 寸法の1点目のプロンプトで、パーツの左上の角をピックします。

4. 寸法の2点目のプロンプトで、パーツの右上の角をピックします。

5. 寸法の位置のプロンプトで、寸法線の位置をピックします。

6. 同じ操作を繰り返し、パーツの右側に垂直寸法を生成します。

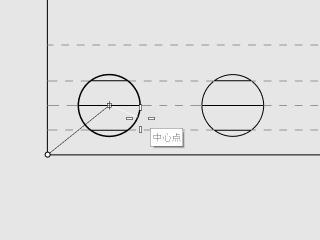

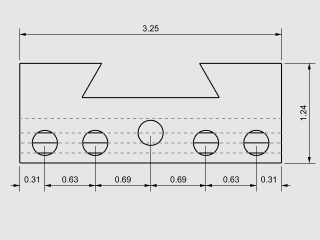

パーツの水平直列(チェーン)寸法を作成する

1. 寸法メニューの長さ寸法をクリックします。

2. 寸法の1点目のプロンプトで、コマンドラインオプションを直列寸法=はいに設定します。

   これによって直列寸法が作成されます。

   ヒント: 前の寸法が続けて作成されてしまう場合は、新しい寸法オプションをクリックします。

3. 寸法の1点目のプロンプトで、端点オブジェクトスナップを使用してパーツの左下の角にスナップし、クリックします。

4. 寸法の2点目のプロンプトで、中心点オブジェクトスナップを使用して1つ目の円の中心点にスナップし、クリックします。



5. 寸法の位置のプロンプトで、パーツの下側をピックします。



6. 次の寸法の位置のプロンプトで、残りの円の中心点のピックを続けます。

7. パーツの右下の角をピックして終了し、Enterを押します。

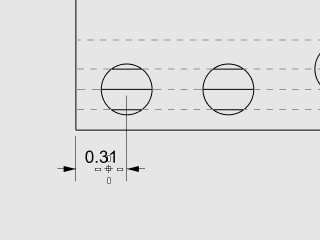

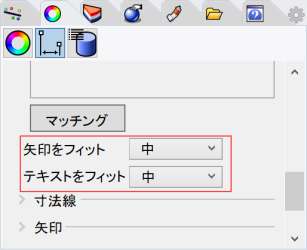

   メモ: 寸法テキストと矢印が寸法線内に収まらない場合は、後で寸法のプロパティで修正することができます。寸法のプロパティを使用すると、テキストや矢印の位置を指定することができます。

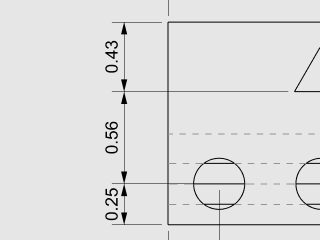

穴の垂直直列(チェーン)寸法を作成する

• 直列寸法を繰り返し、垂直寸法を作成します。

  新しい寸法オプションをクリックし、寸法の作成を開始します。

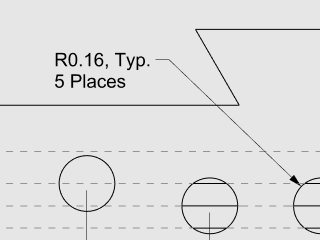

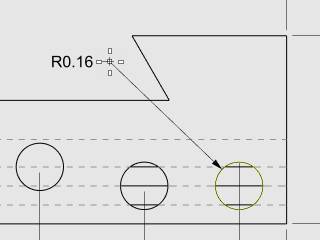

半径寸法を追加する

1. 寸法メニュー > 半径寸法をクリックします。

2. 半径寸法を配置する曲線を選択のプロンプトで、一番右側の円を選択します。

3. 寸法の位置のプロンプトで、パーツの上側をピックします。



4. 半径寸法テキストをダブルクリックし、テキストの編集ボックスでカンマを付け加えた後に、次のようにテキストを追加します:
   Typ. 5 Places
