9 - 体系化 - レイヤ、グループ、ブロック

Rhinoには、下のような作業の体系化を補助するツールがあります。これらはそれぞれ異なる方法でモデルを体系化します:

• レイヤは、オブジェクトにレイヤを割り当てます。
• グループは、複数のオブジェクトを関連付けて1つのオブジェクトとして選択できるようにします。
• ブロックは、オブジェクトの関連付けを格納および更新できるようにします。
• ワークセッションは、プロジェクトの他のモデルを参照として使用しながら、プロジェクトの一部で作業を行うことができます。

レイヤ

レイヤは、モデル内のオブジェクトをグループ化し、それぞれのグループ(レイヤ)のすべてのオブジェクトに特定の性質を適用する機能です。

レイヤに適用できるものには、レイヤ名、オブジェクトの表示に使われる色、レイヤのすべてのオブジェクトのオン、オフの状態、ロック、ロック解除された状態があります。オフになっているレイヤにあるオブジェクトは、モデルに表示されません。ロックされたレイヤにあるオブジェクトは、選択することはできませんが、スナップすることはできます。

ポップアップレイヤリスト

ポップアップレイヤリストには、レイヤに関する最も一般的な作業へのショートカットが収められています。

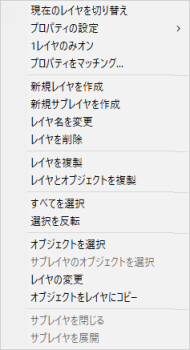

上の操作に加えて、レイヤ名を右クリックすると次の操作が行えます:

• そのレイヤにあるオブジェクトの選択
• そのレイヤに選択されているオブジェクトを移動
• そのレイヤにオブジェクトをコピー

レイヤパネル

レイヤをより詳細に管理するには、レイヤパネルを使用します。

レイヤパネルでは、ポップアップレイヤリストで行える操作の他に下の操作が行えます:

• 新規レイヤおよびサブレイヤの作成
• レイヤの削除
• レイヤリストでレイヤを上下に移動
• サブレイヤをレイヤに変更
• レイヤリストのフィルタリング
• レイヤのレンダリングマテリアルの設定
• レイヤの線種の設定
• レイヤの印刷色の設定
• レイヤの印刷幅の設定

レイヤパネルで右クリックすると、その他のレイヤ機能を搭載したメニューが表示されます。

Layerコマンドのヘルプトピックを開くには、ツールバーのヘルプアイコンをクリックします。

グループ

Groupコマンドは、複数のオブジェクトを単一のオブジェクトとして選択し、移動、コピー、回転、プロパティ(例えばオブジェクトの色)の適用を行えるようにする「仮想の容器」を作成します。グループには、他のグループを含めることもできます。Ungroupコマンドは、一番上の階層グループを解除します。

グループについての詳細は、Groupコマンドのヘルプトピックをご覧ください。

ブロック

ブロックは、複数のいろいろなオブジェクトを関連付けて1つのオブジェクトとするもう1つの方法です。Blockコマンドは、モデルのデータベースにブロック定義を作成します。ブロック定義を使用する方法は、グループを使用する方法よりメモリ使用量を少なく抑えることができます。

ブロック定義を編集すると、ブロックのすべてのインスタンスは新しい定義に合うように変更されます。ブロックを使用すると、モデリングの効率化、モデルのサイズの縮小、そしてパーツや詳細の標準化を促進できます。ブロック定義は、リンクされたブロックを用いてモデルの外部で保存することができます。

ブロックインスタンスを分解すると、インスタンスの位置、サイズ、回転状態でブロックのジオメトリが配置されます。

Insertコマンドは、モデルのブロック定義のインスタンスを配置します。インスタンスはデータベースのブロック定義を参照します。

モデル内のブロックインスタンスには、スケール変更、コピー、回転、配列、その他の変形コマンドを実行することができます。

ブロック定義のジオメトリを編集するには、ブロックをダブルクリックするか、BlockEditコマンドを使用します。

BlockManagerコマンドは、モデル内のすべてのブロック定義のリストを含んだダイアログボックスを表示します。ブロックマネージャダイアログボックスを使うと、ブロックプロパティの閲覧、ブロック定義をファイルにエクスポート、ブロック定義とそのインスタンスすべての削除、ブロック定義をファイルから更新、どのブロック内にネストした他のブロックがあるかを検出、モデル内のブロックインスタンスの数を数えるなどの操作が実行できます。

ワークセッション

Worksessionコマンドは、プロジェクトを数多くの複数のファイルで管理することにより、多数のユーザーが1つの大きなプロジェクトで共同で作業を行うことを可能にします。それぞれのユーザーは、プロジェクトの異なるファイルを編集することができ、同時に、プロジェクトの関連部分を見ることができます。1つのファイルは一度に1人のユーザーしか開いて編集することができませんが、他の人がそのファイルを見ることはできます。必要に応じて更新することにより、ユーザー1人1人がプロジェクトの関連ファイルの最新のバージョンを見ることができます。

Rhinoのワークセッションでは、現在の作業環境に外部のファイルをアタッチすることができます。アタッチされたジオメトリは編集(Move、Scale)することはできませんが、作成コマンド(Copy、ExtrudeCrv)の入力情報として使うことができます。
