La modellazione 3D consiste nella creazione di rappresentazioni matematiche a partire dalle superfici di un oggetto. Il modello risultante viene visualizzato sullo schermo come immagine bidimensionale. Rhino fornisce gli strumenti per creare, mostrare e manipolare queste superfici.
L'immagine sottostante mostra alcuni dei principali elementi che costituiscono la finestra principale di Rhino.
I menu raggruppano i comandi di Rhino per funzione.
La finestra dello storico dei comandi mostra i comandi e i prompt precedenti.
Il prompt dei comandi mostra le istruzioni per le azioni del comando corrente, le opzioni cliccabili del comando e consente di digitare i nomi dei comandi e le opzioni.
Le barre degli strumenti contengono dei pulsanti icona che lanciano i vari comandi. Molti dei pulsanti icona delle barre degli strumenti hanno un secondo comando che può essere attivato facendo clic con il tasto destro del mouse sull'icona. La descrizione che appare quando viene posizionato il puntatore sui pulsanti indica cosa fanno i tasti destro e sinistro del mouse.
Per accedere al comando sulla prima riga
Per accedere al comando sulla seconda rigaLe viste mostrano l'ambiente di lavoro di Rhino.
I pannelli a schede contengono i livelli, le proprietà e altre impostazioni.
La barra di stato si trova nella parte inferiore della finestra di Rhino. Visualizza il sistema di coordinate corrente, la posizione del cursore e l'unità di sistema. Consente inoltre di accedere in modo rapido ai livelli e attiva/disattiva gli aiuti alla modellazione.
Rhino è un programma guidato da comandi. In altre parole, tutte le azioni vengono attivate da comandi con nome, quali Linea, Parallelepipedo o AnalisiCurvatura.
Suggerimento: per ulteriori informazioni su un comando, usare il pannello Aiuto comandi. In alternativa, è possibile eseguire il comando e premere F1 per aprire l'argomento della guida in linea.
I comandi sono accessibili tramite i menu o le barre degli strumenti oppure digitandone il nome. Nelle prossime sezioni, vedremo come si usano questi metodi. È possibile che un metodo risulti più facile di un altro. La scelta tra queste modalità è a discrezione dell'utente e totalmente intercambiabile.
In questi esercizi, userete i comandi di Rhino, gli strumenti di navigazione, le modalità di ombreggiatura, il rendering e la manipolazione di oggetti.
Suggerimento: per annullare un comando in qualsiasi momento, premere il tasto Esc.
In questa sessione imparerete a:
Per iniziare il primo modello in RhinoSul menu File, fare clic su Nuovo.
Nella finestra di dialogo Apri file modello, selezionare Oggetti piccoli - Centimetri.3dm e fare clic su Apri.
Un modello template è un file che funge da punto di partenza per un nuovo modello di Rhino. Quando viene creato un nuovo modello, Rhino fornisce modelli template predefiniti che impostano le unità adeguate per le dimensioni del modello, alcuni livelli e mostrano un layout a 4 viste standard.
I modelli template possono includere qualsiasi tipo di informazioni sul documento come unità, layout viste, livelli e persino geometria. Se viene creato più volte un modello simile, è conveniente impostare e salvare tale modello come modello template (consultare il comando SalvaComeModello negli Aiuti). In questo modo, non sarà necessario formattare i modelli ogni volta che ne viene creato uno. È possibile creare un nuovo modello prendendo come punto di partenza un modello template.
La maggior parte dei comandi di Rhino sono inclusi nei menu.

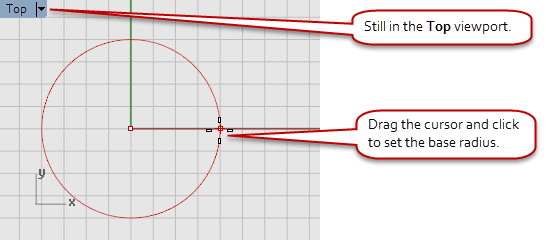

Eseguire il comando ConoDal menu Solidi, fare clic su Cono.
Per aprire l'argomento degli Aiuti relativo al comando Cono, premere F1 durante la sequenza del comando.
Le barre degli strumenti forniscono un'interfaccia grafica per accedere ai comandi.
Eseguire il comando CurvaNella barra strumenti agganciata sulla sinistra della finestra principale di Rhino, fare clic sull'icona Curva per punti di controllo.
Per aprire l'argomento degli Aiuti relativo al comando Curva, premere F1 durante la sequenza del comando.
È possibile lanciare un comando digitandone il nome.
Lanciare il comando Sfera digitandone il nomeQuando appare il nome del comando Sfera, premere Invio oppure selezionare Sfera dall'elenco.
Per aprire l'argomento degli Aiuti relativo al comando Sfera, premere F1 durante la sequenza del comando.
L'opzione predefinita per il comando Sfera è Centro, Raggio, per cui si può iniziare specificando il centro della sfera.
Sul menu Strumenti, fare clic su Opzioni.
Nella finestra di dialogo delle opzioni di Rhino, fare clic su Vista, quindi Modalità di visualizzazione.
Nella finestra di dialogo relativa alle modalità di visualizzazione, fare clic sul pulsante Aiuti.
Il sistema consente di annullare azioni svolte per errore.
Annullare un comandoSul menu Modifica, fare clic su Annulla.
oppure premere i tasti Ctrl e Z .
È possibile annullare una serie di comandi o ripetere un'operazione annullata.
Ripetere un comandoSul menu Modifica, fare clic su Ripeti
oppure premere i tasti Ctrl e Y.
La finestra dei comandi contiene lo storico e il prompt dei comandi.
Normalmente, la finestra è fissata alla parte superiore dell'interfaccia di Rhino; tuttavia è possibile spostarla come se si trattasse di una barra degli strumenti. È possibile fissare la finestra dei comandi sulla parte superiore o inferiore della finestra di Rhino, in alto, in basso o accanto alla barra degli strumenti principale o alla barra degli snap all'oggetto.
È consigliabile trascinare la finestra in modo che mostri almeno tre righe di testo.
Il prompt dei comandi appare nella linea di comando e rappresenta l'area in cui è possibile digitare i nomi dei comandi, impostare le opzioni, specificare distanze o angoli tramite valori numerici e leggere indicazioni sull'esecuzione dei comandi.
Il prompt dei comandi visualizza le opzioni di comando tra parentesi. Per attivare un'opzione, fare clic sull'opzione con il mouse, digitarne il nome, oppure la relativa lettera sottolineata.
Le varie opzioni forniscono all'utente dei parametri per configurare il comando. I prompt sono i messaggi che Rhino invia all'utente per invitarlo a selezionare un oggetto, ad inserire un'informazione o un punto sullo schermo. I prompt sono di fondamentale importanza durante la modellazione poiché aggiornano l'utente su come procedere.
Le opzioni di un comando ne definiscono il tipo di azione. Per esempio, quando viene disegnato un cerchio, questo giace normalmente sul piano di costruzione attivo. Il comando Cerchio presenta varie opzioni, tra cui Verticale e AttornoCurva.
Appaiono le opzioni del comando Cerchio:
Centro del cerchio (Deformabile Verticale 2Punti 3Punti Tangente AttornoCurva AdattaPunti)
In Rhino, molte operazioni sono ripetitive. Per esempio, può essere necessario spostare o copiare vari oggetti. Per ripetere un comando, sono disponibili vari metodi.
Per ripetere l'ultimo comandoTutte queste azioni hanno la stessa funzione:
Fare clic con il tasto destro del mouse su una vista.
Nota: alcuni comandi, come AnnullaOperazione e Cancella non vengono ripetuti. Viene invece ripetuto il comando precedente a questi. Ciò evita che si possano inavvertitamente annullare troppi comandi o cancellare accidentalmente degli oggetti.
Inoltre, spesso occorre ripetere il comando usato prima di annullare un errore. Per adattare il proprio spazio di lavoro, è possibile definire l'elenco di comandi da non ripetere in Strumenti > Opzioni > Generali > Non ripetere questi comandi.
Quando viene eseguito un comando erroneo o si commette un errore nelle procedure del comando, è possibile annullare tale comando in vari modi.
Per annullare il comando correnteSe un comando è in esecuzione:
Ottenere aiuto in qualsiasi momentoIl file della Guida in linea di Rhino è la principale risorsa per ottenere informazioni dettagliate su comandi specifici.
Per accedere all'argomento della guida in linea corrispondente ad un determinato comando, premere F1 durante l'esecuzione dello stesso.
La finestra della guida in linea appare riportando il comando specifico prescelto.
Dal menu Aiuti, fare clic su Aiuto comandi.
Verrà visualizzata la Guida in linea di Rhino su un pannello ancorabile.
Fare clic su Auto-aggiornamento per visualizzare l'argomento della guida in linea corrispondente al comando corrente.
Dal menu Aiuti di Rhino, fare clic su Apprendere Rhino, quindi su Tutorial ed esempi.
