21 - Tutoriel : Mises en page - Cartouche

Dans le menu ? de Rhino, cliquez sur Apprendre à utiliser Rhino puis sur Tutoriels et exemples.

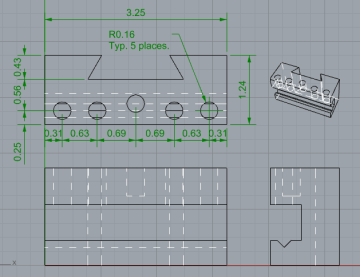

Dans le panneau Tutoriels, dans Guide de l'utilisateur, double cliquez sur le fichier BlocOutil_Mise en page.3dm.

Dans les onglets des fenêtres, cliquez sur l'icône Ajouter un nouvel onglet ().

Dans le menu, cliquez sur Nouvelle mise en page.

Page 1 apparaîtra dans les onglets des fenêtres.

Dans le panneau Calques, choisissez Cartouche comme calque actuel.

Vérifiez que vous êtes dans un espace de mise en page.

Dans le menu Édition, cliquez sur Bloc > Insérer une occurrence de bloc.

Sélectionnez Ansi_A_TB dans la liste.

Sous Point d'insertion, désactivez la case Invite et cliquez sur Accepter.

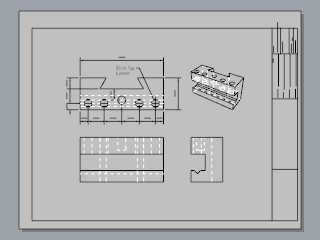

Le coin du cartouche sera placé sur l'origine 0,0.

Sélectionnez la vue détaillée.

Remarque  : Double cliquez en dehors du cadre de la vue détaillée pour vous assurer que celle-ci n'est pas active. Cliquez sur le bord de la vue détaillée pour la sélectionner.

Dans le menu Édition, cliquez sur Points de contrôle > Activer les points de contrôle.

Faites glisser les points des sommets pour changer la taille de la vue détaillée afin de l'adapter au cartouche.

Appuyez sur Échap pour désactiver les points de contrôle.

Sélectionnez la vue détaillée.

Dans le menu Édition, cliquez sur Propriétés de l'objet (F3).

Dans le panneau Propriétés, à la section Vue détaillée, sous Valeur d'échelle, définissez les options pouces sur la page et pouces dans le modèle sur 1.0.

Cochez la case Verrouillé.
Vous éviterez ainsi de déplacer ou de zoomer lorsque la vue détaillée est active et les dessins resteront correctement placés.

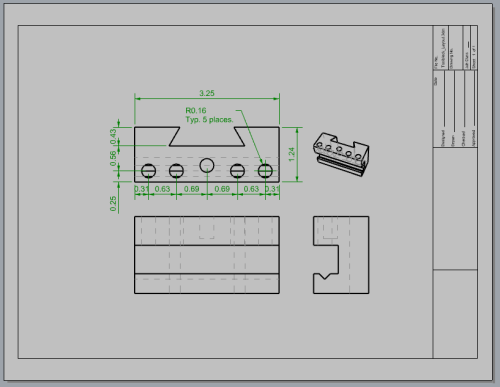

Dans le panneau Calques, cliquez sur Défaut dans la colonne Largeur d'impression et définissez les valeurs suivantes :

Cote=0.35

Cartouche=0.5

Dessin2D > Visible > Courbes=0.70

Remarque : Dans le menu Vue, cliquez sur Aperçu avant impression pour afficher les largeurs d'impression dans les fenêtres.
