19 - Tutoriel : Glisser le long d'une surface - Enrouler du texte

Pour télécharger le modèle du tutoriel

1. Dans le menu ? de Rhino, cliquez sur Apprendre à utiliser Rhino puis sur Tutoriels et exemples.

2. Dans le panneau Tutoriels, dans Guide de l'utilisateur, double cliquez sur le fichier Enrouler.3dm.

Créer la courbe UV

1. Lancez la commande CréerCourbesUV.

   (Courbe > Courbe à partir d'objets > Créer des courbes UV)

2. Sélectionnez la surface latérale de la tasse et appuyez sur Entrée.

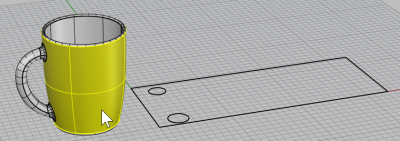

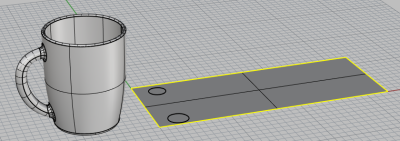

   Un rectangle et deux cercles sont créés sur le plan de construction de la vue de dessus à partir de l'origine. Le rectangle représente la frontière de la surface latérale. Les deux cercles se trouvent à la jonction entre la poignée et la surface latérale.



Créer la surface plane

1. Sélectionnez le rectangle.

2. Lancez la commande SurfacePlane.

   (Surface > Courbes planes)

   Une surface rectangulaire plane non limitée est créée.



3. Supprimez la courbe rectangulaire.

Créer des objets de texte

1. Lancez la commande ObjetTexte.

   (Solide > Texte...)

2. Sélectionnez un police et définissez Hauteur sur 1.0

3. Tapez votre texte.

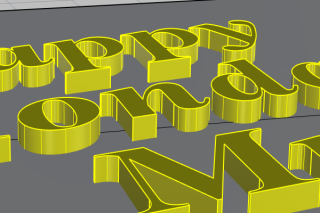

4. Sous Résultat, sélectionnez Solides et définissez Épaisseur sur 0.2.

5. Cochez Grouper les résultats.

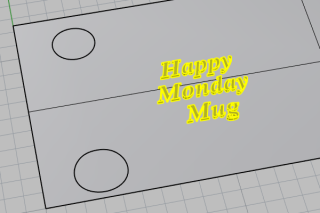

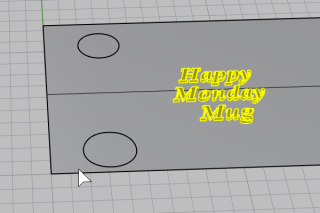

6. Cliquez sur Accepter et placez le texte sur la surface plane à l'intérieur de la frontière rectangulaire.



Enrouler les objets de texte autour de la tasse

1. Sélectionnez le groupe d'objets de texte.

2. Dans la barre d’état, cliquez sur Enregistrer l'historique.

3. Lancez la commande GlisserSurSurface.

   (Transformer > Glisser le long d’une surface)

4. Définissez les options de la ligne de commande sur Copier=Oui, Rigide=Non et AjustementAutomatique=Oui.

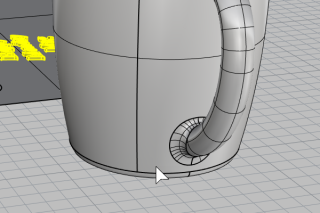

5. Sélectionnez la surface plane près du sommet inférieur gauche et près du bord inférieur.

   Cette surface est la surface de base.



6. Sélectionnez la surface latérale de la tasse dans la position correspondante.

   Cette surface est la surface cible.

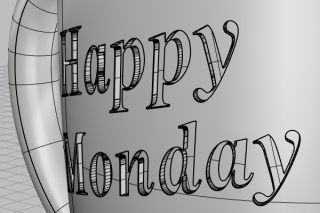

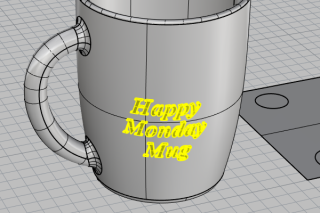

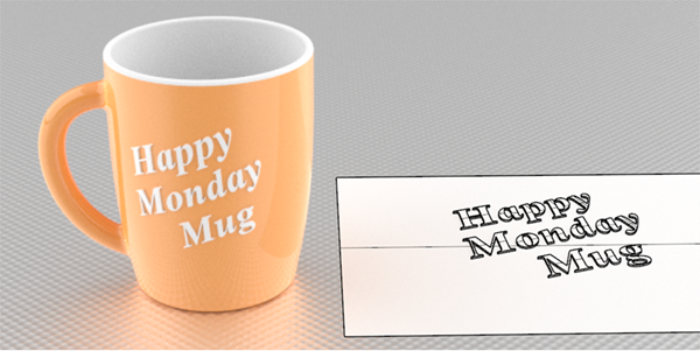

   Les objets de texte sont enroulés sur la tasse.



   Si la surface de base ou la surface cible n'est pas sélectionnée au bon endroit, l'orientation des objets de texte enroulés ne sera pas correcte. Si c'est le cas, annulez la commande et réessayez.

Positionner les objets de texte

1. Utilisez le Manipulateur pour déplacer, faire tourner et changer l'échelle des objets de texte à l'intérieur du rectangle.

   Laissez l'historique actualiser les objets de texte sur la tasse.

2. Déplacez les objets de texte vers le bas afin qu'ils coupent la surface plane.



   L'historique actualise les objets de texte pour qu'ils coupent la tasse.

Opération booléenne entre les objets de texte et la tasse

Les opérations booléennes rompront les liens de l'historique. Cliquez sur Accepter lorsque vous voyez l'avertissement concernant l'historique.

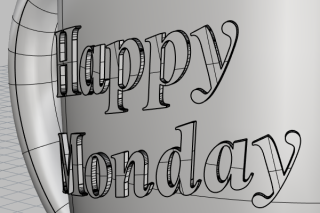

• Utilisez la commande DifférenceBooléenne pour soustraire les objets de texte de la tasse.

  (Solide > Différence)



• Ou, utilisez la commande UnionBooléenne pour combiner les objets de texte dans la tasse.

  (Solide > Union)
