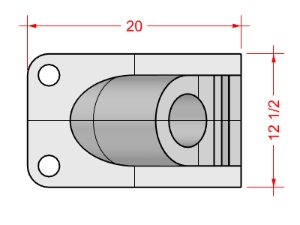

CotesLes commandes de cotation de Rhino vous permettent d'ajouter des annotations dans le modèle.
CotesVous pouvez coter les objets de votre modèle et choisir la police, les unités, la précision décimale, la taille du texte et des flèches et l'alignement du texte.
Les commandes de cotation offrent un large éventail de possibilités :
Après avoir placé les cotes, vous pouvez toutes les sélectionner, modifier le texte, activer les points de contrôle pour déplacer les différents éléments et les supprimer.
Les cotes sont créées en utilisant le style d'annotation actuel. Créez de nouveaux styles d'annotation pour contrôler la taille et la police du texte et les autres propriétés des annotations. Utilisez les paramètres de la fenêtre Propriétés du document (Fichier > Propriétés > Styles d'annotation), pour créer de nouveaux styles et définir les propriétés des styles existants.
Remarque : Si la géométrie est modifiée, les cotes qui sont attachées à celle-ci sont mises à jour. Si la valeur de la cote est modifiée, la géométrie liée ne sera pas mise à jour.

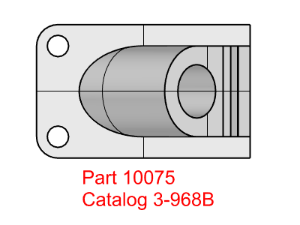

Texte d'annotationLa commande Texte place un texte d'annotation dans le modèle.

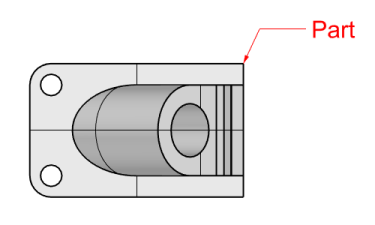

Lignes de repèreLa commande LigneRepère dessine une ligne de repère avec une flèche et un texte.

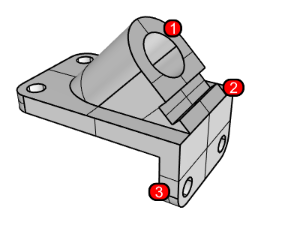

PointsLa commande PointAnnotation place un point d'annotation contenant un texte.
Les points d'annotation sont toujours parallèles à la vue. La couleur de ces points est celle du calque où ils se trouvent. La taille des points est constante. La taille du texte reste la même quand vous zoomez dans la vue.

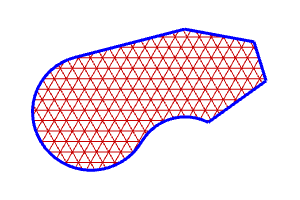

HachuresLa commande Hachures crée un motif de lignes pour remplir des courbes de contour.

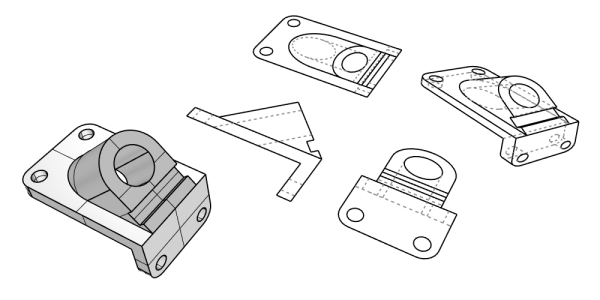

Suppression des lignes cachéesLa commande Dessin2D crée des courbes représentant la silhouette des objets sélectionnés par rapport au plan de construction actif. Les courbes de silhouette sont projetées à plat et sont ensuite placées dans le plan x,y du repère général.
Les options de la commande Dessin2D vous permettent de créer le dessin 2D à partir de la vue actuelle ou à partir du plan de construction actuel, de créer un plan technique à 2 vues en utilisant la projection d’angles américaine ou européenne, de choisir les calques sur lesquels seront placées les lignes cachées et d'afficher ou non les bords tangents.
NotesAvec la commande Notes vous pouvez enregistrer des informations textuelles dans le fichier de votre modèle. Tapez les informations directement dans le panneau Notes. Si vous laissez le panneau Notes ouvert quand vous fermez et enregistrez le fichier, il s'affichera la prochaine fois que le fichier sera ouvert.
