21 - Tutorial: Diseños - Bloque de título

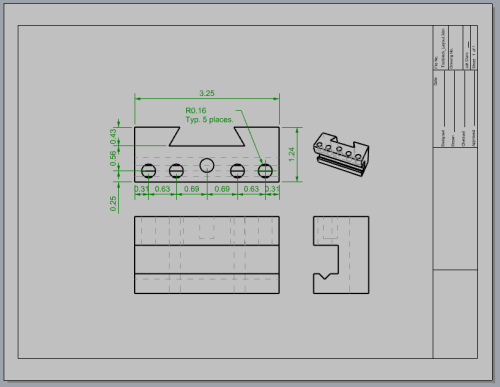

Este ejemplo muestra cómo utilizar Rhino para modelar una pieza mecánica simple.

Aprenderá a crear un diseño con un bloque de título para impresión.

Para descargar el modelo del tutorial

  1. En el menú Ayuda de Rhino, haga clic en Aprender Rhino y luego en Tutoriales y ejemplos.

  2. En el panel Tutoriales, en Manual del usuario, haga doble clic en modelo del tutorial BloqueDeTítulo_Diseño.3dm.

Vistas de diseño

Utilice un diseño para disponer las líneas 2D para la impresión.

Agregar un diseño

  1. En las Fichas de las vistas, haga clic en el icono Agregar nueva ficha ().

  2. En el menú, haga clic en Nuevo diseño.

  3. En la diálogo Nuevo diseño, seleccione las siguientes opciones y haga clic en Aceptar.

    Orientación=Horizontal

    Anchura=11 pulgadas

    Altura=8.5 pulgadas

    Recuento inicial de detalles=1

    En las fichas de las vistas aparecerá la Página 1.

Insertar un bloque de título

En esta sección agregará un bloque de título y cambiará el tamaño del detalle para ajustarlo.

Configurar las capas

  1. En el panel de Capas, active la capa Bloque de título.

  2. Confirme que está en el espacio del diseño.

Insertar el bloque de título

  1. En el menú Edición, haga clic en Bloque > Insertar referencia de bloque.

  2. En la lista de nombres, seleccione Ansi_A_TB.

  3. En Punto de inserción, desactive la casilla Solicitud y haga clic en Aceptar.

    La esquina del bloque de título se colocará en 0,0.

  4. Seleccione el detalle.

    Nota: Haga doble clic fuera del marco de detalle para asegurarse de que el detalle no esté activo. Haga clic en el borde del detalle para seleccionarlo.

  5. En el menú Edición, haga clic en Puntos de control > Activar puntos de control.

  6. Arrastre los puntos de la esquina cambiar el tamaño del detalle y ajustarlo al bloque de título.

  7. Pulse la tecla Esc para desactivar los puntos de control.

Bloquear la vista de detalles

  1. Seleccione el detalle.

  2. En el menú Edición, haga clic en Propiedades de objeto (F3).

  3. En el panel Propiedades de la página Detalle, en Valor de escala, ajuste las opciones de pulgadas en la página y pulgadas en el modelo a 1.0.

  4. Active la casilla Bloqueada.
    Así se evita que se pueda utilizar el encuadre y el zoom cuando la vista de detalle está activa para que los dibujos se mantengan en el tamaño correcto.

Agregar anchos de impresión

  1. En el panel de Capas, haga clic en Predeterminada en la columna AnchoDeImpresión y defina los siguientes valores:

    Cota=0.35

    Bloque de título=0.5

    Dibujo2D > Visible > Curvas=0.70

    Nota: En menú Vista, haga clic Vista preliminar para ver los anchos de impresión en las vistas.
