10 - Anotación: Cotas y texto

Los comandos de acotación de Rhino permiten añadir funciones de anotación al modelo:

• Cotas
• Texto de anotación
• Guías
• Puntos de anotación
• Sombreado
• Crear un dibujo 2D con líneas ocultas
• Notas

Cotas

Los objetos de un modelo se pueden acotar personalizando el tipo de letra, las unidades, la precisión decimal, el tamaño del texto y de las flechas y la alineación del texto.

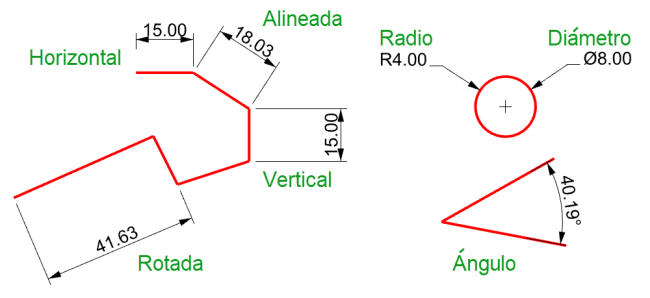

Los comandos de cotas cubren una amplio abanico de posibilidades de acotación:

• Cota: inserta cotas horizontales y verticales según la dirección de designación de los puntos.
• CotaAlineada: crea una cota alineada.
• CotaInclinada: crea una cota inclinada.
• CotaAngular: crea una cota angular.
• CotaDeRadio: crea una cota de radio.
• CotaDeDiámetro: crea una cota de diámetro.

Después de haber situado las cotas, podrá seleccionarlas, editar el texto, activar los puntos de control para mover elementos y borrarlas.

Las cotas se crean utilizando el estilo de anotación actual. Cree nuevos estilos de anotación para controlar el tamaño del texto, el tipo de letra y otras propiedades de anotación. Utilice las opciones de Propiedades de documento (Archivo > Propiedades > Estilos de anotación) para crear nuevos estilos y configurar las propiedades de los estilos existentes.

Nota: al modificar la geometría, se actualizarán las cotas asociadas a la misma. La modificación del número de la cota no actualizará la geometría asociada.

Texto de anotación

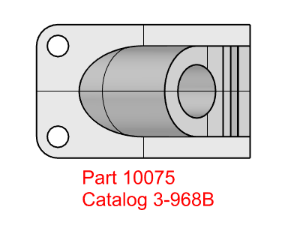

El comando Texto permite insertar texto de anotación en el modelo.

Directrices

El comando Directriz dibuja una directriz con texto.

Puntos de anotación

El comando PuntoDeAnotación inserta un punto de texto.

Los puntos de anotación siempre están paralelos a la vista. Los puntos de anotación tienen el mismo color que la capa. El tamaño del punto en la pantalla es invariable. El punto permanece con el mismo tamaño al ampliar y reducir la vista.

Sombreado

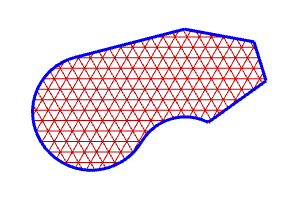

El comando Trama crea patrones de líneas para rellenar una área cerrada seleccionada.

Supresión de líneas ocultas

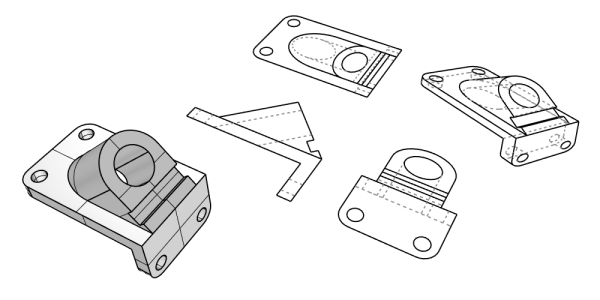

El comando Dibujo2D crea curvas a partir de los objetos seleccionados como siluetas relativas al plano de construcción activo. Las curvas de la silueta se proyectan de manera plana y luego se sitúan en el plano universal X-Y.

Las opciones del comando Dibujo2D permiten crear dibujos en 2D desde la vista actual y el plano de construcción activo, crear una presentación de cuatro vistas utilizando ángulos de proyección estadounidenses o europeos, definir capas para las líneas ocultas y mostrar los bordes tangentes.

Notas

Con el comando Notas, puede guardar información textual en el archivo del modelo. Puede escribir la información directamente en el panel Notas. Si deja el panel Notas abierto al cerrar y guardar el modelo, volverá a aparecer cuando abra el archivo de nuevo.
