9 - Organización: Capas, grupos y bloques

Rhino proporciona herramientas para facilitar la organización de su trabajo. Cada método de organización del modelo es diferente. Incluyen:

• Las capas permiten asignar una designación de capas a los objetos.
• Los grupos asocian los objetos para seleccionarlos como unidad.
• Los bloques permiten almacenar y actualizar una asociación de objetos.
• Las sesiones de trabajo permiten trabajar en una parte del proyecto mientras se utilizan otros modelos en el proyecto como referencia.

Capas

Las capas constituyen un modo de agrupar los objetos y aplicar determinadas características a todos los objetos que tienen capas asignadas.

Los estados de las capa incluyen el nombre de la capa, el color usado para visualizar los objetos y el estado activado/desactivado y bloqueado/desbloqueado de todos los objetos de una capa. Los objetos siempre se crean en la capa actual. Esta asignación de capas puede modificarse más adelante. Los objetos que se encuentran en capas desactivadas no están visibles en el modelo. Los objetos que se encuentran en capas bloqueadas no se pueden seleccionar, pero permiten la designación de puntos con las referencias a objetos.

Lista de capas desplegable

La lista de capas desplegable es un acceso directo para la mayoría de tareas relacionadas con las capas.

Además, haga clic con el botón derecho en un nombre de capa para realizar estas acciones:

• Seleccionar objetos en esa capa
• Cambiar los objetos seleccionados a esa capa
• Copiar objetos a esa capa

Panel de capas

Utilice el panel de Capas para gestionar las capas con más detalle.

En el panel de Capas, además de las acciones que puede realizar en la lista de capas desplegable, también puede:

• Crear nuevas capas y subcapas
• Suprimir capas
• Mover las capas hacia arriba o hacia abajo en la lista
• Elevar una subcapa
• Filtrar la lista de capas
• Definir el material de renderizado de las capas
• Definir el tipo de línea de las capas
• Definir el color de impresión de las capas
• Definir el ancho de impresión de las capas

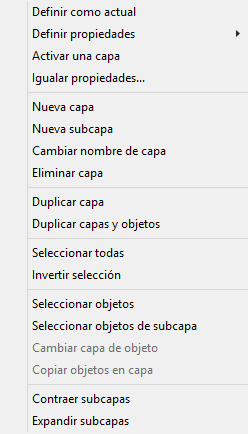

Haga clic con el botón derecho en panel de capas para mostrar un menú con funciones de capa adicionales.

Haga clic en el icono Ayuda de la barra de herramientas para abrir el tema de la Ayuda del comando Capa.

Grupos

Un grupo es un conjunto de objetos que puede seleccionarse como un objeto para moverlo, copiarlo, rotarlo o realizar otras transformaciones y aplicar propiedades (color de objeto, por ejemplo). Al agrupar objetos, se asigna un nombre de grupo a cada objeto. Los objetos que tienen asignado el mismo nombre de grupo pertenecen al grupo. El comando Agrupar agrupa objetos para seleccionarlos. Un grupo puede contener uno o más subgrupos. El comando Desagrupar deshace el grupo.

Cuando se copia un grupo, se copian todos los objetos individuales. Al agregar copias de cada objeto a la base de datos del modelo, aumenta el tamaño del modelo.

Para obtener más información sobre los grupos, consulte el tema de la Ayuda del comando Agrupar.

Bloques

Un bloque es otro modo de asociar varios objetos para formar un solo objeto. El comando Bloque crea una definición de bloque en la base de datos del modelo. Las definiciones de bloque utilizan menos memoria que los grupos.

Cuando se edita la definición de bloque, todas las instancias de bloque se modifican para coincidir con esta nueva definición. Los bloques agilizan el modelado, reducen el tamaño del modelo y facilitan la uniformidad de piezas y detalles. Las definiciones de bloque se pueden almacenar fuera del modelo mediante bloques vinculados.

Descomponer una instancia de bloque coloca la geometría del bloque utilizando la posición, escala y rotación de la instancia.

El comando Insertar coloca instancias de una definición de bloque en el modelo. La instancia hace referencia a la definición de bloque en la base de datos.

Puede escalar, copiar, rotar, realizar matrices y otras transformaciones en las instancias de bloque del modelo.

Para editar la geometría de una definición de bloque, haga doble clic en una instancia de bloque o utilice el comando EdiciónDeBloques.

El comando AdministradorDeBloques muestra un cuadro de diálogo que lista todas las definiciones de bloque del modelo. Utilice el cuadro de diálogo Administrador de bloques para visualizar las propiedades de bloque, exportar una definición de bloque a un archivo, eliminar una definición de bloque y todas sus instancias, actualizar una definición de bloque desde un archivo, encontrar bloques anidados en otros bloques y contar el número de instancias de bloque del modelo.

Sesiones de trabajo

El comando SesiónDeTrabajo permite que muchos usuarios trabajen con grandes proyectos administrando muchos archivos. Cada usuario puede editar un archivo diferente del proyecto y ver las partes afines del proyecto al mismo tiempo. Sólo un usuario puede tener un archivo abierto para modificarlo, pero varios usuarios pueden visualizarlo. Al actualizar el modelo, cada usuario podrá ver la versión actual de los archivos de los proyectos que estén relacionados.

Las sesiones de trabajo de Rhino permiten asociar archivos externos a su entorno de trabajo actual. La geometría asociada no puede editarse (Mover, Escalar), pero puede utilizarse como geometría de origen en los comandos de creación (Copiar, ExtrusiónDeCrv).
