18 - Tutorial: Bilder nachzeichnen - Libelle

Download der Tutorial-Dateien

1. Im Rhino-Menü Hilfe klicken Sie auf Rhino lernen, dann auf Tutorials und Beispiele.

2. Doppelklicken Sie im Panel Tutorials unter Benutzerhandbuch auf die Tutorial-Bilddateien Dragonfly Top.jpg und Dragonfly Side.jpg.

Mit dem Modell beginnen

1. Klicken Sie im Menü Datei auf Neu um ein neues Modell zu beginnen.

2. Wählen Sie im Dialogfenster Vorlagedatei öffnen die Datei Kleine Objekte - Millimeter.3dm aus und klicken Sie auf Öffnen.

Das Bild der Ansicht Drauf platzieren

1. Führen Sie den Befehl Bild aus.

   (Fläche > Ebene > Bild)

2. Ziehen Sie die Bilddatei Dragonfly Top.jpg und legen Sie sie in einem Ansichtsfenster ab.

3. Im Dialogfeld Bildoptionen wählen Sie Bild und klicken Sie auf OK.

4. Verschieben Sie den Mauszeiger in das Ansichtsfenster Drauf, geben Sie 0 ein und drücken Sie die Eimgabetaste.

   So wird die erste Ecke auf dem Ursprung der Konstruktionsebene, 0,0,0 platziert.

5. Geben Sie 50 ein und drücken Sie die Eingabetaste.

   So wird die Länge der Bildebene auf 50 mm definiert.

6. Ziehen Sie den Mauszeiger über die X-Achse und klicken Sie.



Das Bild der Ansicht Drauf Ausrichten

1. Auf der Werkzeugleiste Objektfang wählen Sie Mitte und End an.

2. Verschieben Sie im Ansichtsfenster Perspektive den Mauszeiger in die Nähe des Schwanzes der Ansicht Drauf und halten Sie die linke Maustaste gedrückt.

   Der Tooltipp Mitte erscheint und zeigt an, dass der Mittelpunkt der Kante gefangen ist.

   Hinweis: Lassen Sie die linke Maustaste nicht los.



3. Ziehen Sie die Bildebene, fangen Sie die untere linke Ecke der Bildebene und lassen Sie die linke Maustaste los.

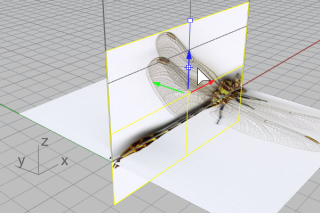

Das Bild der Seitenansicht Ausrichten

1. In der Statuszeile aktivieren Sie Gumball.



2. Wählen Sie im Ansichtsfenster Perspektive die Bildebene der Seitenansicht aus.
3. Ziehen Sie den blauen Pfeil abwärts und richten Sie den Körper der Seitenansicht an der Bildebene der Draufsicht aus.

4. Deaktivieren Sie Gumball.


Die Sichtbarkeit der Bildmaterialien reduzieren

Durch den Befehl Bild wird ein Bildmaterial mit dem ausgewählten Bild als Textur erzeugt und das Material wird der Bildebene zugewiesen. Die Reduzierung der Sichtbarkeit des Bildmaterials erleichtert das Nachzeichnen des Bildes.

1. Im Materialien-Panel wurden durch den Befehl Bild zwei Materialien hinzugefügt.



2. Wählen Sie beide Materialien im Materialien-Panel aus.

   Tipp: Wählen Sie ein Material aus, halten Sie die Umschalttaste gedrückt und wählen Sie das andere.

3. In den untenstehenden Textur-Einstellungen wählen Sie Graustufe an.



4. In den Transparenz-Eisntellungen , ziehen Sie den Schieberegler auf 80 %.

   Sie können auch den Dreieckschieber doppelklicken und 80 eingeben.



Bildebenen sperren

• Wählen Sie beide Bildebenen aus und führen Sie anschließend den Befehl Sperren aus.

  (Bearbeiten > Sichtbarkeit > Sperren)

  Somit wird die Auswählbarkeit der Bildebenen aufgehoben. Die Auswahl von Kurven auf oder hinter den Bildebenen wird leichter.

Brustkorbprofile zeichnen

1. Starten Sie den Befehl Kurve.

   (Kurve > Freiform > Kontrollpunkte)

2. Im Ansichtsfenster Front starten Sie die Kurve am Hals (1).

3. Zeichnen Sie das obere Profil des Brustkorbs nach und lassen Sie die Kurve bei (2) enden, wo Brustkorb und Körper verbunden sind.

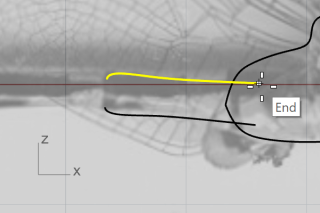

4. Zeichnen Sie eine weitere Kurve entlang des unteren Profils des Brustkorbs.

   Verwenden Sie den Objektfang End, um die Kurve an den Endpunkten der ersten Kurve beginnen und enden zu lassen.



Profile von Körpersegmenten erzeugen

Der Körper besteht aus mehreren Segmenten. Wir müssen nur das Profil eines Segments zeichnen.

1. Beginnen Sie eine Kurve an (1) im Brustkorb und über den Enden der Brustkorbprofile.

2. Referenzieren Sie das Bild und lassen Sie die Kurve am Ende des ersten Segments enden.

   Tipp: Verwenden Sie fünf Punkte, um die Kurve zu zeichnen. Platzieren Sie die letzten beiden Punkte nahe beieinander, um ein gewelltes Ende zu erhalten (2).



3. Wählen Sie die Kurve aus und starten Sie den Befehl Spiegeln.

   (Transformieren > Spiegeln)

4. Wählen Sie (1) und dann (2) um die Spiegelebene zu definieren.

   Tipp: die gespiegelte Kurve muss sich mit dem unteren Brustkorbprofil schneiden.



Feinabstimmung der Körpersegment-Profilkurven

Die unteren Profilkurven der letzten drei Körpersegmente stimmen nicht mit dem Bild überein. Um sie zu verbessern, benutzen wir die Kontrollpunktbearbeitung.

1. Wählen Sie eine der Kurven aus.

   Ihre Kontrollpunkte aktivieren sich automatisch.



2. Verschieben Sie die Kontrollpunkte so, dass die Kurve mit dem Bild übereinstimmt.



3. Passen Sie die beiden anderen Kurven an.



4. Wählen Sie die alle Körpersegment-Profilkurven aus und verbinden Sie sie zu zwei Polykurven.

   (Bearbeiten > Verbinden)



Den Körper-Querschnitt erzeugen

1. Führen Sie den Befehl Kreis aus, um einen Kreis anhand seines Durchmessers zu zeichnen.
   (Kurve > Kreis > 2 Punkte)

2. Klicken Sie in der Befehlszeile auf die Option Vertikal.

3. Fangen Sie im Ansichtsfenster Front die beiden Enden der Körper-Profilkurven, um einen Kreis zu erzeugen.



Die Flächen der Körpersegmente erzeugen

1. Führen Sie den Befehl Aufziehen2Leitkurven aus.

   (Fläche > Aufziehen an 2 Leitkurven)

2. Im Ansichtsfenster Perspektive wählen Sie nacheinander die beiden Körper-Profilkurven (1) und (2) und dann den Querschnittskreis (3) aus. Drücken Sie zum Abschließen die Eingabetaste.



3. Drücken Sie die Eingabetaste noch einmal, um den standardmäßigen Nahtstandort zu akzeptieren.



4. Definieren Sie die Optionen Aufziehen an 2 Leitkurven wie unten dargestellt und klicken Sie auf OK um die Fläche zu erstellen.



5. Im Menü der Titelzeile des Ansichtsfensters Perspektive klicken Sie auf Schattiert, um die Fläche sehen zu können.





Die seitlichen Profile des Schwanzes zeichnen

1. Starten Sie den Befehl Kurve.

   (Kurve > Freiform > Kontrollpunkte)

2. Verwenden Sie den Objektfang Quad, um die Kurve am oberen Quadrantpunkt der Körperkante zu beginnen.



3. Zeichnen Sie die Kurve im Ansichtsfenster Front weiter.

   Verwenden Sie vier Punkte, um die Kurve zu erzeugen.



4. Erzeugen Sie eine weitere Kurve am unteren Quadrantpunkt der Körperkante.



5. Zeichnen Sie die Kurve im Ansichtsfenster Front weiter.



Den End-Querschnitt des Schwanzes entwerfen

1. Erzeugen Sie eine Ellipse aus ihrem Durchmesser.

   (Kurve > Ellipse > Durchmesser)

2. Klicken Sie in der Befehlszeile auf die Option Vertikal.

3. Um die Ellipse vertikal zur Konstruktionsebene Front zu zeichnen, verwenden Sie im Ansichtsfenster Front den Objektfang End, um den ersten und zweiten Punkt der Ellipse an den Enden der beiden Kurven zu platzieren.



4. Referenzieren Sie im Ansichtsfenster Drauf das Bild und platzieren Sie den dritten Punkt auf der Ellipse.

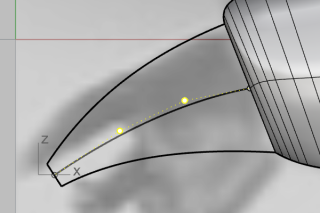

Zeichnen Sie die oberen Profile des Schwanzes

1. Führen Sie den Befehl KurveInterpolieren aus.

   (Kurve > Freiform > Punkte interpolieren)

2. Verwenden Sie im Ansichtsfenster Perspektive den Objektfang Quad , um die Kurve am linken Quadrantpunkt der Körperkante zu beginnen (1).

3. Lassen Sie die Kurve am linken Quadrantpunkt der Ellipse enden (2).



4. Wählen Sie im Ansichtsenster Front die Kurve und verschieben Sie die beiden Kontrollpunkte etwas nach oben.



5. Verschieben Sie die beiden Kontrollpunkte im Ansichtsfenster Drauf in vertikaler Richtung, um ein "S" zu formen.

   Tipp: Um die Form der Kurve im Ansichtsfenster Front beizubehalten, verschieben Sie die Kontrollpunkte im Ansichtsfenster Drauf nur in der y‑Richtung.



6. Spiegeln (Transformieren > Spiegeln) Sie die Kurve auf die andere Seite.


Die Schwanzfläche erzeugen

Wir haben jetzt ein Kurvennetzwerk, das wir zum Erzeugen der Schwanzfläche verwenden können.

1. Führen Sie den Befehl NetzwerkFläche aus.

   (Fläche > Kurvennetzwerk)

2. Wählen Sie im Ansichtsfenster Perspektive die vier Kurven, die Ellipse und die Körperkante und drücken Sie die Eingabetaste.



3. Nehmen Sie im Optionen-Dialogfeld die unten dargestellten Einstellungen vor und klicken Sie auf OK.



Das Modell sanieren

1. Verwenden Sie den Befehl KurveAuswählen um alle Kurven im Modell auszuwählen.

   (Bearbeiten > Objekte auswählen > Kurven)



2. Halten Sie die Strg-Taste gedrückt und klicken Sie auf die beiden Brustkorb-Profilkurven, um sie aus der Auswahl zu nehmen.



3. Verbergen Sie mit dem Befehl Ausblenden alle zukünftig nicht zu verwendenden Kurven.

   (Bearbeiten > Sichtbarkeit > Ausblenden)

Verbinden von Körper- und Schwanzflächen

1. Führen Sie den Befehl Verbinden aus.

   (Bearbeiten > Verbinden)

2. Wählen Sie die Flächen von Körper und Schwanz aus und drücken Sie die Eingabetaste.

   Körper und Schwanz werden so zu einem einzigen Objekt verbunden.

3. Solange das neue Körper-Schwanz-Objekt noch ausgewählt ist, führen Sie den Befehl Deckfläche aus.

   (Volumenkörper > Deckfläche auf planare Öffnungen setzen)

   Jedem offenen Ende wird eine planare Fläche hinzugefügt, um es zu einem geschlossenen Objekt zu machen.


Den Trimmzylinder erstellen

Wir werden nun einen Trimmzylinder erstellen und diesen zum Trimmen des Schwanzes verwenden.

1. Führen Sie den Befehl Zylinder aus.

   (Volumenkörper > Zylinder)

2. Stellen Sie die Befehlszeilenoption Volumenkörper=Ja und klicken Sie auf 2Punkte.

3. Verwenden Sie den Objektfang Quad um Anfang (1) und Ende (2) der Basisfläche des Zylinders auf dem linken und rechten Quadrantpunkt der Schwanzkante zu platzieren.



4. Stellen Sie die Befehlszeilenoptionen RichtungsBeschränkung=Nichts and BeideSeiten=Ja ein.

5. Verschieben Sie den Mauszeiger im Ansichtsfenster Front so, dass die Zylindervorschau einigermaßen rechtwinklig zum Schwanz erscheint und klicken Sie.



Den Schwanz trimmen

1. Führen Sie den Befehl BoolescheDifferenz aus.

   (Volumenkörper > Differenz)

2. Wählen Sie das Körper-Schwanz-Objekt als das Objekt aus, von dem abgezogen wird, und drücken Sie die Eingabetaste.

3. Wählen Sie den Zylinder als das Objekt aus, mit dem abgezogen wird, und drücken Sie die Eingabetaste.



Erstellung der Referenzflächen

Wir werden zwei Referenzflächen als Hilfe erzeugen, um eine Seite des Brustkorbs zu erstellen.

1. Aktivieren Sie Gumball.

2. Wählen Sie die beiden Brustkorb-Profilkurven im Ansichtsfenster Perspektive aus.

3. Ziehen Sie den kleinen Punkt auf dem grünen Pfeil des Gumball-Widgets ein Stückweit.

   Die beiden Kurven werden zu zwei Flächen extrudiert. Dies sind die Referenzflächen.



4. Solange die Kurven noch ausgewählt sind, führen Sie den Befehl Ausblenden aus.

   (Bearbeiten > Sichtbarkeit > Ausblenden)

Die Brustkorbfläche erzeugen

1. Führen Sie den Befehl FlächenÜberblenden aus.

   (Fläche > Flächen überblenden)

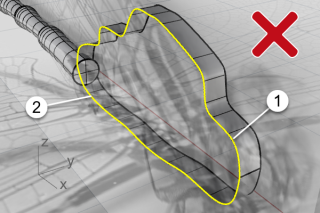

2. Wählen Sie die beiden Kanten der Referenzflächen aus.

   Tipp: Wählen Sie die beiden Kanten nahe am gleichen Ende aus.



3. Klicken Sie im Optionen-Dialog auf das Sperrsymbol, um die beiden Schieber zu verbinden.



4. Stellen Sie die Optionen wie in der untenstehenden Abbildung angezeigt ein.

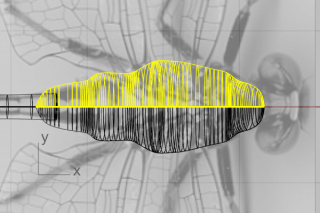

5. Schauen Sie auf das Ansichtsfenster Drauf und ziehen Sie die Schieber nach links, bis das Überblendungsflächen-Profil mit dem Brustkorbprofil der Draufsicht übereinstimmt.



6. Klicken Sie auf OK um eine Seite des Brustkorbs zu erstellen.



7. Löschen Sie die beiden Referenzflächen.

Die Brustkorbfläche spiegeln

1. Wählen Sie die Brustkorbfläche aus und starten Sie den Befehl Spiegeln.

   (Transformieren > Spiegeln)

2. Mit aktiviertem Ansichtsfenster Perspektive oder Drauf klicken Sie auf die Befehlszeilenoption XAchse.



3. Verbinden Sie beide Seiten zu einem vollständigen Brustkorb.

   (Bearbeiten > Verbinden)

Den Kopf mit einer Kugel beginnen

1. Führen Sie den Befehl Kugel aus.

   (Volumenkörper > Kugel > Mitte, Radius)

2. Im Ansichtsfenster Front klicken Sie auf (1) für die Kugelmitte und (2) für den Radius.



3. Wählen Sie im Ansichtsfenster Drauf die Kugel aus und aktivieren Sie Gumball.

4. Ziehen Sie den Y-Skalierungsgriff (das kleine grüne Rechteck) ein wenig nach unten.

   So wird die Kugel zu einem Ellipsoid.



Das Ellipsoid neuaufbauen

1. Verwenden Sie hierfür den Befehl Neuaufbauen.

   (Bearbeiten > Neuaufbauen)

2. Nehmen Sie im Optionen-Dialogfeld für Fläche neuaufbauen die unten abgebildeten Einstellungen vor und klicken Sie auf OK.



Den Kopf formen

1. Wählen Sie den Kopf aus und drücken Sie F10 um seine Kontrollpunkte zu aktivieren.

2. Führen Sie den Befehl KreisförmigAuswählen aus.

   (Bearbeiten > Objekte auswählen > Auswahl Flächeninhalt und Volumen > Kreisförmig)

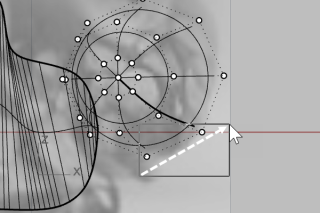

3. Klicken Sie im Ansichtsfenster Front wie unten angezeigt auf (1), um die Kreismitte der Auswahl zu definieren.

4. Klicken Sie auf (2) zwischen die äußersten zwei Reihen von Kontrollpunkten, um die Kreisgröße der Auswahl zu definieren.

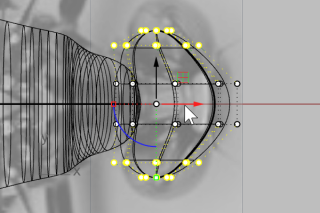

5. Ziehen Sie im Ansichtsfenster Drauf die X-Verschiebungssteuerung für Gumball (also den roten Pfeil) nach links.


6. Im Ansichtsfenster Front wählen Sie die Kontrollpunkte mit einem Fenster aus, wie in der Abbildung dargestellt.


7. Ziehen Sie die XY-Ebenensteuerung für Gumball nach rechts unten.


8. Drücken Sie Esc um die Kontrollpunkte zu deaktivieren.

Kopf, Brustkorb und Körper vereinigen

1. Verschieben Sie im Ansichtsfenster Front den Kopf, um den Endpunkt des Brustkorbs nach Bedarf mit einzuschließen.

   Wenn der Endpunkt des Brustkorbs sich nicht innerhalb des Kopfs befindet, schlägt die Erzeugung der Halsfläche fehl.



2. Wählen Sie Kopf, Brustkorb und Körper aus und führen Sie den Befehl BoolescheVereinigung aus.

   (Volumenkörper > Vereinigung)


3. Führen Sie den Befehl KantenÜberblenden aus.

   (Volumenkörper > Kanten verrunden > Kanten überblenden)

4. Stellen Sie die Befehlszeilenoptionen FolgenderRadius=0.5 and Vorschau=Ja ein.

5. Wählen Sie die Kanten zwischen Kopf und Brustkorb aus und drücken Sie die Eingabetaste.



6. Sehen Sie sich das Ergebnis in der Vorschau an und drücken Sie die Eingabetaste, um den Hals zu erzeugen.



Die Augen mit einer Kugel beginnen

1. Führen Sie den Befehl Kugel aus.

   (Volumenkörper > Kugel > Mitte, Radius)

2. Wählen Sie im Ansichtsfenster Perspektive zwei Punkte im Umfeld des Kopfes aus um eine Kugel zu erzeugen.

   Die Größe der Kugel spielt keine Rolle.



3. Aktivieren Sie Gumball und ziehen Sie den Z-Skalierungsgriff (das kleine blaue Rechteck) nach oben, um die Kugel zu einem Ellipsoid zu verformen.



4. Deaktivieren Sie Gumball.

Auge platzieren

1. Wählen Sie das Augenellipsoid aus und starten Sie den Befehl AufFlächeAusrichten.

   (Transformieren > Orientieren > Auf Fläche)

2. Fangen Sie im Ansichtsfenster Perspektive die Mitte des Ellipsoids und klicken Sie.



3. Wählen Sie einen weiteren Punkt auf der Konstruktionsebene als Referenzpunkt aus.



4. Wählen Sie den Kopf als Zielfläche aus.

5. Nehmen Sie im Optionen-Dialogfeld die unten abgebildeten Einstellungen vor und klicken Sie auf OK.



6. Verschieben Sie das Ellipsoid auf der Fläche an einen geeigneten Standort und klicken Sie.



7. Deaktivieren Sie alle Objektfänge.

8. Verschieben Sie den Mauszeiger, um die Augengröße zu definieren, und klicken Sie.



Das Auge spiegeln

1. Wählen Sie das Auge aus und starten Sie den Befehl Spiegeln.

   (Transformieren > Spiegeln)

2. Klicken Sie in der Statuszeile auf Historie aufnehmen .

3. Klicken Sie in der Befehlszeile auf die Option XAchse.

4. Verwenden Sie Gumball um Standort, Größe und Orientierung des ersten Auges anzupassen.

   Mit Historie wird das gespiegelte Auge auf der anderen Seite aktualisiert.



Zeichnen der Entwurfskurve

1. Verbergen Sie den Körper durch Ausblenden.

   (Bearbeiten > Sichtbarkeit > Ausblenden)

2. Doppelklicken Sie auf die Titelzeile des Ansichtsfensters Drauf, um das Ansichtsfenster zu maximieren.

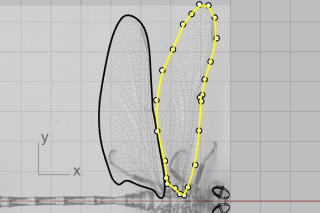

3. Verwenden Sie den Befehl Kurve, um auf der einen Seite einen Flügel nachzuziehen.

   (Kurve > Freiform > Kontrollpunkte)

   Tipp: Platzieren Sie den letzten Kontrollpunkt auf dem ersten Kontrollpunkt, um eine geschlossene Kurve zu erzeugen.



4. Zeichnen Sie den anderen Flügel auf der gleichen Seite.



Die Kurven zur Erzeugung von Volumenkörpern extrudieren

1. Wählen Sie beide Flügelkurven und führen Sie dann den Befehl KurveExtrudieren aus.
   (Volumenkörper > Planare Kurve extrudieren > Gerade)

2. Stellen Sie die Befehlszeilenoptionen BeideSeiten=Nein und Volumenkörper=Ja ein.

3. Stellen Sie den Extrusionsabstand auf 0.1 ein und drücken Sie die Eingabetaste.
   Es werden zwei dünne soldie Flügel erzeugt.


Die Flügel neu platzieren und spiegeln

1. Verwenden Sie Gumball um die Flügel nach oben zu verschieben.

   Platzieren Sie den vorderen Flügel höher als den hinteren.



2. Spiegeln Sie im Ansichtsfenster Drauf die Flügel auf die andere Seite.

   (Transformieren > Spiegeln)



3. Verwenden Sie Ausblenden um die soliden Flügel und die Konturkurven zu verbergen.

   (Bearbeiten > Sichtbarkeit > Ausblenden)

Die zentrale Polylinie zeichnen

1. Starten Sie den Befehl Polylinie.

   (Kurve > Polylinie > Polylinie)

2. Beginnen Sie im Ansichtsfenster Drauf jede Polylinie nahe der Mittellinie des Körpers.



3. Ziehen Sie die Mittellinie jedes Beins mit vier Punkten (drei Segmenten).



4. Wählen Sie im Ansichtsfenster Perspektive eine Polylinie und verwenden Sie Gumball, um die Kontrollpunkte nach unten zu verschieben.

   Tipp: Schauen Sie auf das Ansichtsfenster Front, um die Punkte besser platzieren zu können.



   Dabei müssen Sie ein wenig Ihre Phantasie einsetzen, da die beiden Bilder nicht die Beine der gleichen Libelle anzeigen.

Die Polylinien zu Rohren machen

1. Führen Sie den Befehl RohrAnKurve aus und wählen Sie eine Polylinie.

   (Volumenkörper > Rohr an Kurve)

2. Für den Startradius geben Sie 0.4 ein und drücken Sie die Eingabetaste.

3. Für den Endradius geben Sie 0.1 ein und drücken Sie die Eingabetaste.

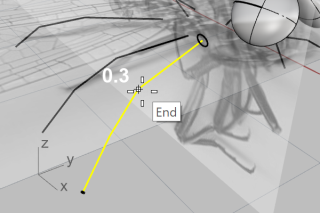

4. Verwenden Sie den Objektfang End um den Eckpunkt zwischen dem ersten und zweiten Seggment zu fangen und klicken Sie.

5. Geben Sie 0.3 ein und drücken Sie die Eingabetaste.



6. Fangen Sie den Eckpunkt zwischen dem zweiten und dritten Segment und klicken Sie.

7. Geben Sie 0.2 ein und drücken Sie die Eingabetaste.



8. Drücken Sie erneut die Eingabetaste um das Rohr zu erstellen.



9. Erzeugen Sie die anderen fünf Beine auf die gleiche Weise.



Einblenden von Körper und Flügeln

1. Führen Sie den Befehl AuswahlAnzeigen aus.

   (Bearbeiten > Sichtbarkeit > Auswahl anzeigen)

2. Wählen Sie den Körper und die Flügel aus und drücken Sie die Eingabetaste.

3. Entsperren Sie die Bildebenen und blenden Sie sie aus.

   (Bearbeiten > Sichtbarkeit > Entsperren)

4. Verwenden Sie Gumball um die Flügel leicht zu drehen und somit die Darstellung realistischer zu machen.
