4 - Wie man sich im Ansichtsfenster bewegt

Ansichtsfenster sind Fenster im Grafikbereich, die verschiedene Ansichten Ihres Modells anzeigen. Sie können angedockt werden oder frei schweben.

Sie können die Ansichtsfenster und ihre Positionen wunschgemäß personalisieren. Die Größe und die Position von Ansichtsfenstern ist einstellbar; sie können jede beliebige rechtwinklige Form und Größe annehmen.

Jedes Fenster hat eigene Konstruktionsebene und Raster, auf der sich der Mauszeiger bewegt, und einen Projektionsmodus. Um ein Ansichtsfenster zu maximieren/minimieren, doppelklicken Sie auf die Titelzeile des Ansichtsfensters.

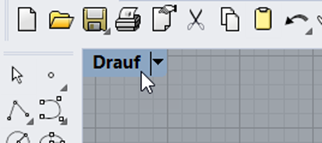

Titelzeile des Ansichtsfensters

Die Titelzeile des Ansichtsfensters verfügt über Sonderfunktionen, um das Ansichtsfenster zu bearbeiten. Um ein Ansichtsfenster zu verschieben, ziehen Sie die Titelzeile des Ansichtsfensters. Um die Größe eines Ansichtsfensters zu verändern, ziehen Sie den Rand des Ansichtsfensters. Sie können neue Ansichtsfenster erstellen, Ansichtsfenster umbenennen und vordefinierte Ansichtsfensterkonfigurationen aus dem Titelzeilenmenü des Ansichtsfensters verwenden.

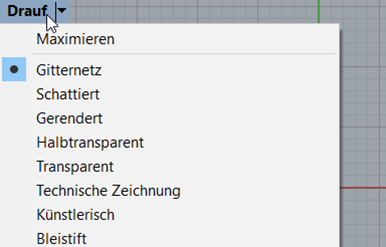

Um das Menü der Titelzeile des Ansichtsfensters zu aktivieren

Ansichtsfensterprojektion

In technischen Zeichnungen wird die Normalprojektion verwendet, um die Abbildung eines dreidimensionalen Objekts auf eine imaginäre Ebene zu projizieren.

Die Ansichtsfensterprojektion kann Parallel, Perspektive oder 2-Punkt Perspektive sein. Die Ansichtsfensterprojektion wird in Ansichtsfenstereigenschaften eingestellt. Wenn kein Objekt ausgewählt ist, werden im Eigenschaftenpanel die Ansichtsfenstereigenschaften angezeigt.

In der Standard-Konfiguration mit vier Ansichtsfenstern sind drei parallele Ansichtsfenster (Drauf, Front und Rechts) und ein perspektivisches Ansichtsfenster vorhanden.

Um mehr zum Thema Normalprojektion zu erfahren, siehe https://de.wikipedia.org/wiki/Normalprojektion.

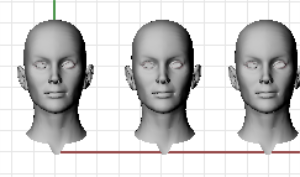

Parallel

In einer parallelen Ansicht liegen alle Rasterlinien parallel zueinander und identische Objekte erscheinen gleich groß, egal wo sie sich in der Ansicht befinden. In einigen Programmen werden parallele Ansichten auch orthogonale Ansichten genannt.

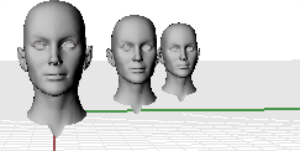

Perspektive

Eine Perspektivische Ansicht verwendet die Perspektive mit drei Fluchtpunkten. Die Rasterlinien konvergieren in einem der Fluchtpunkte. So wird die Illusion räumlicher Tiefe erzeugt. Mit der perspektivischen Projektion erscheinen Objekte, die weiter entfernt sind, kleiner.

2-Punkt-Perspektive

In einer Perspektive mit zwei Fluchtpunkten sehen Objekte umso kleiner aus je größer ihr horizontaler Abstand wird, bei zunehmendem vertikalen Abstand sehen sie jedoch gleich aus.

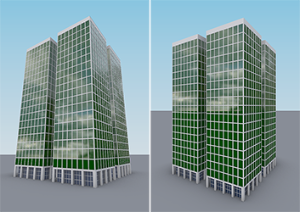

Perspektive (links) im Vergleich mit 2-Punkt-Perspektive (rechts).

Ansichtsfensternavigation

In 3D auf einem Computer zu arbeiten bedeutet, dass Sie 3D-Objekte auf einem 2D-Medium - dem Computerbildschirm - visualisieren. Rhino stellt die dazu notwendigen Werkzeuge bereit.

Die einfache Navigation in Rhino hilft Ihnen bei der Visualisierung Ihres Modells. Sie können aus jeder beliebigen Richtung auf ihr Modell schauen, das Modell im Ganzen betrachten oder sich die Details ansehen. Sie können die Ansicht mitten in einem Befehl ändern um zu sehen, wo genau Sie ein Objekt oder einen Punkt auswählen wollen.

Mausnavigation

Durch Ziehen der Maus mit gedrückter rechter Maustaste werden die Ansichten auf einfache Weise verändert, so dass Sie sich Ihr Modell aus verschiedenen Blickwinkeln ansehen können. Die Navigation mit der Naus funktioniert unterschiedlich in parallelen und perspektivischen Ansichtsfenstern. In parallelen Ansichtsfenstern wird die Ansicht durch Ziehen mit der rechten Maustaste geschwenkt. In einem perspektivischen Ansichtsfenster wird die Ansicht durch Ziehen mit der rechten Maustaste gedreht, und um die Ansicht zu schwenken, müssen Sie zusätzlich die Umschalttaste verwenden.

Rechte MaustasteDie Ansicht schwenken

Pos1-TasteRückgängigmachen oder Ende-TasteWiederherstellen der Ansichtsänderungen

Falls Sie die Übersicht verlieren, können Sie verschiedene Methoden anwenden, um sich neu zu orientieren:

Eine perspektivische Ansicht drehen

Vergrößern und verkleinern

Tastatur- und Mauskombinationen

Schwenken

In parallelen Ansichten (wie Drauf, Front und Rechts) ziehen Sie mit der rechten Maustaste.

In perspektivischen Ansichten drücken Sie die Umschalttaste und ziehen Sie mit der rechten Maustaste.

AnsichtDrehen

In perspektivischen Ansichtsfenstern ziehen Sie mit der rechten Maustaste.

Anmerkung: eine parallele Ansicht wird im Allgemeinen nicht gedreht. Dies ist ein spezieller Vorgang, der nur selten und mit Vorsicht ausgeführt werden sollte.

In parallelen Ansichtsfenstern (wie Drauf, Front und Rechts) drücken Sie Strg + Umschalttaste und ziehen Sie mit der rechten Maustaste.

Zoom

Verwenden Sie das Mausrad oder halten Sie Strg gedrückt und ziehen Sie die Maus mit gedrückter rechter Maustaste auf und ab.

Anzeigemodi des Ansichtsfensters

Die Ansicht Ihres Modells ist auf verschiedene Gitternetz-, schattierte oder gerenderte Arten möglich, je nach Ihren Bedürfnissen. Die Gitternetzanzeige bietet im Allgemeinen die höchste Anzeigegeschwindigkeit. Mit den Schattierungsmodi können Sie Flächen und Volumenkörper schattiert betrachten, was die Visualisierung der Formen vereinfacht.

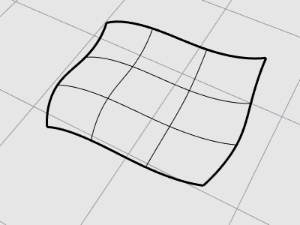

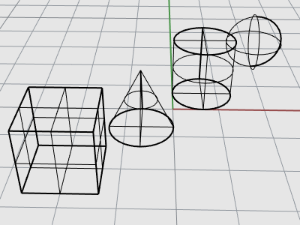

Gitternetz

In der Gitternetzanzeige sehen Flächen wie eine Gruppe sich schneidender Kurven aus. Diese Kurven nennt man isoparametrische Kurven oder Isokurven. Isokurven definieren die Fläche nicht wirklich. Sie dienen nur der visuellen Hilfe.

Einstellung der Gitternetzansicht

  1. Öffnen Sie das Tutorialmodell Start.3dm.

    (Menü Hilfe > Rhino lernen > Tutorials und Beispiele > Benutzerhandbuch > Start)

  2. Klicken Sie mit der linken Maustaste in das Ansichtsfenster Perspektive, um es zu aktivieren.
    Das aktive Ansichtsfenster ist das Fenster, in dem all Ihre Befehle und Aktionen stattfinden.
  3. Klicken Sie mit der rechten Maustaste auf das Menü der Titelzeile und dann auf Gitternetz.

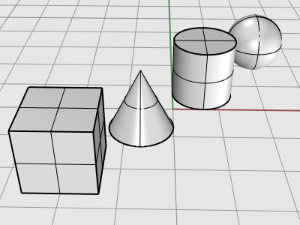

Schattiert

Die Schattierungsmodi (z.B. Schattiert, Gerendert, Künstlerisch und Bleistift) zeigen Flächen und Volumenkörper mit Renderpolygonnetzen so an, dass die Flächen zu sehen sind.

Einstellung des schattierten Modus

  1. Im Menü der Titelzeile des Ansichtsfensters klicken Sie auf Schattiert.
  2. Drehen Sie Ihre Ansicht, indem Sie die rechte Maustaste gedrückt halten und sie vom unteren Bereich der Ansicht nach oben ziehen.
    Sie befinden sich nun unterhalb der Objekte und schauen nach oben. Das Raster der Konstruktionsebene hilft Ihnen bei der Orientierung.
  3. Drücken Sie die Pos1-Taste, um die Ansichtsänderungen rückgängig zu machen.

Gerendert

Der Rendermodus zeigt die Objekte mit Beleuchtung und Rendermaterialien an.

Raytracing

Im Raytracing-Modus werden Objekte mit Materialien angezeigt und die Szene und Beleuchtung in Echtzeit gerendert.

Weitere schattierte Modi

Weitere Anzeigemodi und personalisierte Einstellungen werden in der Rhino-Hilfe beschrieben .

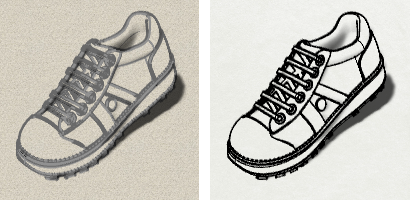

Anzeigemodi Künstlerisch (links) und Bleistift (rechts).
