뷰포트 제목에는 뷰포트를 조작하는 특별 기능이 있습니다.
| 4 | 제목 표시줄을 클릭하여 뷰를 변경하지 않고 뷰포트를 활성화합니다. |
| 4 | 뷰포트 제목 표시줄을 끌어 뷰포트를 이동합니다. |
| 4 | 뷰포트 제목 표시줄을 두 번 클릭하여 뷰포트를 최대화합니다. 다시 두 번 클릭하여 크기를 보통 크기로 되돌립니다. |
뷰포트에는 평행, 투시, 2점 투시와 같은 세 가지 투영 중 하나를 지정할 수 있습니다.
마우스 오른쪽 단추 탐색은 두 뷰포트 스타일에서 다르게 실행됩니다. 평행 뷰에서는 마우스 오른쪽 단추를 끌어오면 뷰가 초점 이동(pan) 실행됩니다. 투시 뷰에서는 마우스 오른쪽 단추로 끌면 뷰가 회전됩니다. 기본적인 4개 뷰 레이아웃에는 3개의 평행 뷰포트와 하나의 투시 뷰포트가 있습니다.
평행
평행뷰는 일부 시스템에서는 직교 뷰라고도 합니다. 평행뷰에서 모든 그리드선은 서로 평행하며, 동일한 개체의 경우, 공간에서의 위치와 무관하게 같은 크기로 표시됩니다.
투시뷰
투시뷰에서는 그리드선이 소실점에서 만납니다. 뷰포트상에서 깊이를 느낄 수 있습니다. 투시 투영에서는 멀리 있는 개체를 작게 표시합니다.
Rhino의 쉬운 탐색 기능은 모델을 시각화하는 데 도움이 됩니다.
뷰를 변경하는 가장 간단한 방법은 마우스 오른쪽 단추를 누른 상태에서 마우스로 끌어오는 것입니다. 이 방법은 평행 뷰에서 뷰를 상하로 초점 이동하고, 투시 뷰에서 뷰를 회전합니다.
점 또는 개체를 선택할 때 정확한 위치를 보기 위하여 명령 도중에 뷰를 변경할 수 있습니다.
| 4 |
|
|
명령 |
키와 마우스 조합 |
|---|---|
|
|
평행 뷰포트 (예: Top, Front, Right) 에서 마우스 오른쪽 단추로 끌어옵니다. Perspective 뷰포트에서 Shift 키를 누른 채 마우스 오른쪽 단추로 끌어옵니다. |
|
|
Perspective 뷰포트에서 마우스 오른쪽 단추로 끌어옵니다. |
|
|
|
컴퓨터에서 3D 작업을 하려면 2차원 매체인 컴퓨터 화면 상에 그리는 개체를 3차원으로 시각화해야 합니다. Rhino에는 3D 시각화에 도움이 되는 기능이 있습니다.
마우스 오른쪽 단추를 끌어 쉽게 뷰를 조작하여 다양한 각도에서 모델을 볼 수 있습니다. 와이어프레임 뷰와 음영 뷰에서 마우스 오른쪽 단추 뷰 조작을 사용하세요.
뷰포트에서 초점 이동하려면
| 4 | Top 뷰포트에서 마우스 오른쪽 단추를 누른 상태에서 끌어 뷰를 초점 이동합니다. |
현재 위치를 잘 모를 때, 방향 감각을 환기시키는 몇 가지 방법이 있습니다.
| 4 | 뷰 변경을 이전 단계로 되돌리려면 Home 키 를 누릅니다. |
| 4 | 다음 단계의 뷰 변경 내역으로 되돌리려면 End 키 를 누릅니다. |
| 4 | 구성평면을 일직선으로 내려다보도록 설정하려면 Plan 명령을 사용합니다. |
| 4 | 모든 개체가 뷰에 표시되도록 하려면 Zoom 명령의 범위 옵션을 사용합니다. |
뷰의 회전 연습
| 1. | 마우스 왼쪽 단추로 Perspective 뷰포트에서 클릭하여 해당 뷰포트를 활성화합니다. 활성 뷰포트는 모든 명령과 액션이 실행되는 곳입니다. 활성 뷰포트의 제목은 강조 표시되므로, 어느 뷰포트가 활성인지 쉽게 알 수 있습니다. |
| 2. | Perspective 뷰포트에서 마우스 오른쪽 단추를 누른 채 마우스로 끌어 뷰를 회전하고, 개체를 다른 각도에서 봅니다. |
사용자의 필요에 따라 모델을 보는 방법은 매우 다양합니다. 와이어프레임 모드가 가장 속도가 빠르게 표시되며, 음영 모드는 서피스와 솔리드를 음영 처리하여 표시하므로 개체를 시각화하는 데 도움이 됩니다.
표준 및 사용자 지정된 음영 모드를 사용하여 서피스와 솔리드를 보다 쉽게 시각화할 수 있습니다.
Wireframe 모드에서 서피스는 서로 교차하는 여러 개의 커브처럼 보입니다. 이 커브를 아이소파라메트릭 커브 또는 아이소커브라고 합니다.
다각형이 다각형 메쉬의 형태를 정의하는 방식과는 다르게, 아이소커브는 서피스를 정의하지 않습니다. 아이소커브는 거의 시각적 보조 역할만을 담당합니다.
와이어프레임 모드 설정
| 1. | 마우스 단추로 Perspective 뷰포트에서 클릭하여 해당 뷰포트를 활성화합니다. 활성 뷰포트는 모든 명령과 액션이 실행되는 곳입니다. |
| 2. | 뷰포트 제목 메뉴에서 와이어프레임을 클릭합니다.
|
Shaded 모드(예: 음영, 렌더링, 예술적, 펜)는 레이어, 개체 또는 사용자가 지정한 색으로 음영 처리된 서피스 및 서피스가 있는 솔리드를 표시합니다. 어느 음영 모드에서도 작업할 수 있습니다. 서피스는 불투명하거나 투명합니다.
음영 모드 설정
| 1. | 뷰포트 제목 메뉴에서 음영을 클릭합니다.
마우스 오른쪽 단추를 누른 상태에서 뷰의 아래쪽에서 위를 향해 끌어 뷰를 회전합니다. 현재 개체 아래에서 위를 올려다 보는 상태입니다. 구성평면 그리드는 사용자가 방향 감각을 유지하도록 도와줍니다. 개체가 그리드의 뒤에 있다면, 이는 사용자가 구성평면의 아래를 보고 있음을 뜻합니다. |
| 2. | 뷰 변경을 실행 취소하려면 Home 키를 누릅니다. |
렌더링
렌더링된 모드는 개체에 조명과 렌더링 재질을 적용하여 보여줍니다.
다른 표시 모드와 사용자 지정 설정은 Rhino 도움말을 참조하세요.

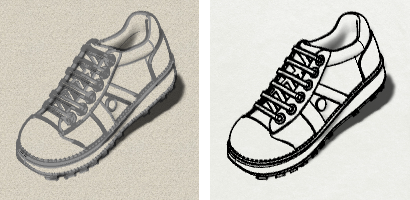

예술적 표시 모드 (왼쪽), 펜 표시 모드 (오른쪽).
뷰포트 제목에는 뷰포트를 제어하는 특별한 기능이 일부 있습니다.
| 4 | 제목 표시줄을 클릭하여 뷰를 변경하지 않고 뷰포트를 활성화합니다. |
| 4 | 뷰포트 제목 표시줄을 끌어 뷰포트를 이동합니다. |
| 4 | 뷰포트 제목 표시줄을 두 번 클릭하여 최대화합니다. 다시 두 번 클릭하면 보통 크기로 되돌아옵니다. |

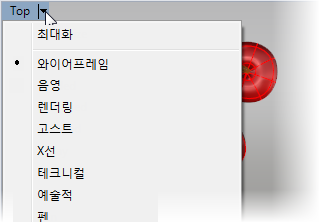

| 4 | 뷰포트 제목을 오른쪽 클릭하거나 메뉴의 아래쪽 화살표를 클릭하여 뷰포트 제목 메뉴를 표시합니다. 뷰포트 메뉴에서 뷰포트를 최대화, 초점이동, 회전, 확대/축소, 표준뷰 설정, 구성평면 설정, 카메라와 대상 위치 설정, 음영 옵션 선택, 그리드 설정을 실행할 수 있으며, 뷰포트 속성 대화 상자를 엽니다.
|
