Ce didacticiel montre comment appliquer des solides et d'autres objets sur un cylindre. Ces objets pourraient être utilisés pour limiter des trous dans le cylindre.
Vous apprendrez à :
| ● | Créer un texte avec des objets solides. |
| ● | Déposer des objets sur une surface.
|
Pour cet exemple, créez un cylindre très simple. Lorsque vous aurez appris à utiliser les techniques de base, vous pourrez utiliser d'autres types de surfaces. N'oubliez pas que les surfaces limitées conservent leur forme rectangulaire de base. Cette forme sous-jacente affectera le placement du texte.

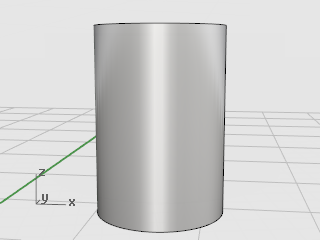

Créer un cylindre
| 4 | Dans la fenêtre Perspective, utilisez la commande Cylindre avec l'option Vertical pour créer un cylindre solide.
|
Les solides seront déposés sur la surface du cylindre.

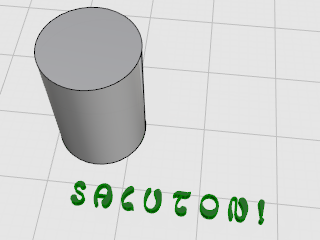

Créer le texte
| 1. | Utilisez la commande ObjetTexte pour créer un texte en utilisant des Solides. Choisissez une police de caractère assez grande et simple au lieu d'une police très détaillée avec de nombreux trous. Choisissez une hauteur de 1.5 unités. Choisissez une Épaisseur du solide de .1 unité. |
| 2. | Placez le texte sur le plan de construction près du cylindre. La position n'est pas importante.
|
La commande CréerCourbesUV crée des versions planes des courbes u et v d'une surface afin de les utiliser pour orienter le texte. Utilisez le rectangle de contour pour disposer votre texte avant de l'appliquer sur le cylindre. Le rectangle est ensuite utilisé comme référence pour guider le placement des autres objets.

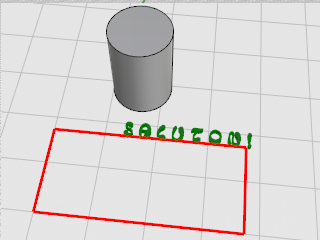

Créer la courbe UV
| 1. | Utilisez la commande CréerCourbesUV sur le côté du cylindre pour créer des courbes représentant la frontière de la surface sur le plan de construction. |
| 2. | Sélectionnez le côté du cylindre. Un rectangle est créé en commençant au point 0,0 dans le plan de construction de Dessus.
|
Positionner les objets de texte

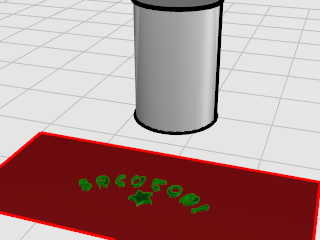

| 4 | Utilisez la commande Déplacer, Rotation ou Échelle ou d'autres transformations pour organiser les objets de texte à l'intérieur du rectangle comme vous voulez qu'ils apparaissent sur le cylindre. Ajoutez des courbes de décoration.
|
Créer une surface de référence
| 4 | Utilisez la commande SurfacePlane pour transformer le rectangle en surface. Vous utiliserez cette surface plus tard comme objet de référence pour la commande GlisserSurSurface. |
Extruder les courbes du décoration
| 1. | Si vous avez créé d'autres courbes, sélectionnez-les. |
| 2. | Utilisez la commande ExtruderCourbe pour donner de l'épaisseur aux décorations comme pour les lettres. |
| 3. | À l’invite Distance de l’extrusion..., choisissez Solide=Oui. |
| 4. | À l’invite Distance d'extrusion..., tapez .1.
|
Déposer les lettres sur le cylindre
| 1. | Sélectionnez les lettres et la décoration. |
| 2. | Lancez la commande GlisserSurSurface. |
| 3. | À l’invite Surface de base..., choisissez Rigide=Non. |

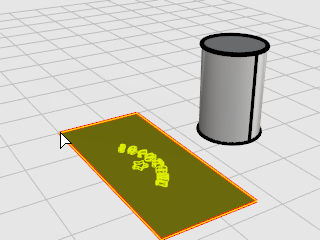

| 4. | Cliquez sur le plan rectangulaire près du sommet inférieur gauche comme indiqué.
|

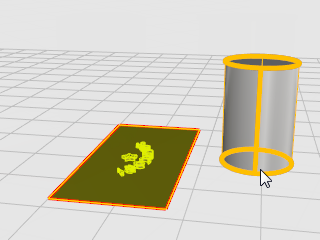

| 5. | À l'invite Surface cible..., cliquez sur le cylindre près du bord inférieur de la jointure comme indiqué.

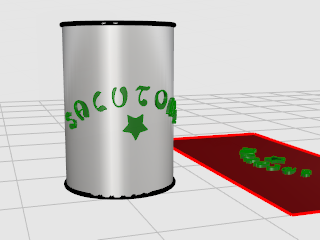

Les solides constituant le texte et la décoration sont déposés sur le cylindre.
Vous pouvez maintenant utiliser les lettres pour découper le cylindre ou appliquer des opérations booléennes sur les objets. |
