PerspectiveMatch 명령

수동으로 투시 뷰를 이미지에 일치시켜, 뷰포트 배경 무늬로 사용합니다.

단계

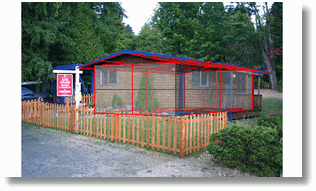

이미지를 투시 뷰포트에 배치하려면 배경 무늬 (ViewportProperties)를 사용하세요.

배경 무늬 이미지가 있는 뷰포트를 클릭하여 활성 뷰포트로 만들고 PerspectiveMatch를 입력합니다.

배경 무늬 이미지의 위치를 조심스럽게 지정하고, 그에 대응하는 모델의 3D 위치를 조심스럽게 지정합니다.

이미지와 3D 점과의 쌍이 6개 이상이 될 때까지 선택하고 Enter 키를 누릅니다.

주

이미지는 정확한 원근감이 있는 것이어야만 합니다. 원근감에 따른 왜곡을 보정하는 기능을 갖춘 렌즈로 찍은 사진은 사용할 수 없습니다.

이미지의 중심은 반드시 카메라의 시점축 상에 있어야 합니다. 특히 비대칭으로 잘려진 이미지 또는 사진은, 원본 이미지의 중심과 결과물인 이미지의 중심이 같지 않으므로 사용할 수 없습니다.

조심스럽게 선택합니다. 정확한 선택은 정확한 결과를 가져옵니다.

이미지 뷰를 크게합니다. 이는 정확한 이미지 점 선택에 도움이 됩니다.

가능하면, 3D 점을 선택할 때 끝 또는 점 스냅을 사용할 수 있는 점의 쌍을 선택합니다.이는 정확한 3D 점 선택에 도움이 됩니다.

모든 치수를 나타내는 점을 널리 분산하여 선택합니다
